PREGUNTA 3 · Dibujo técnico II PAU Galicia Ordinaria 2022

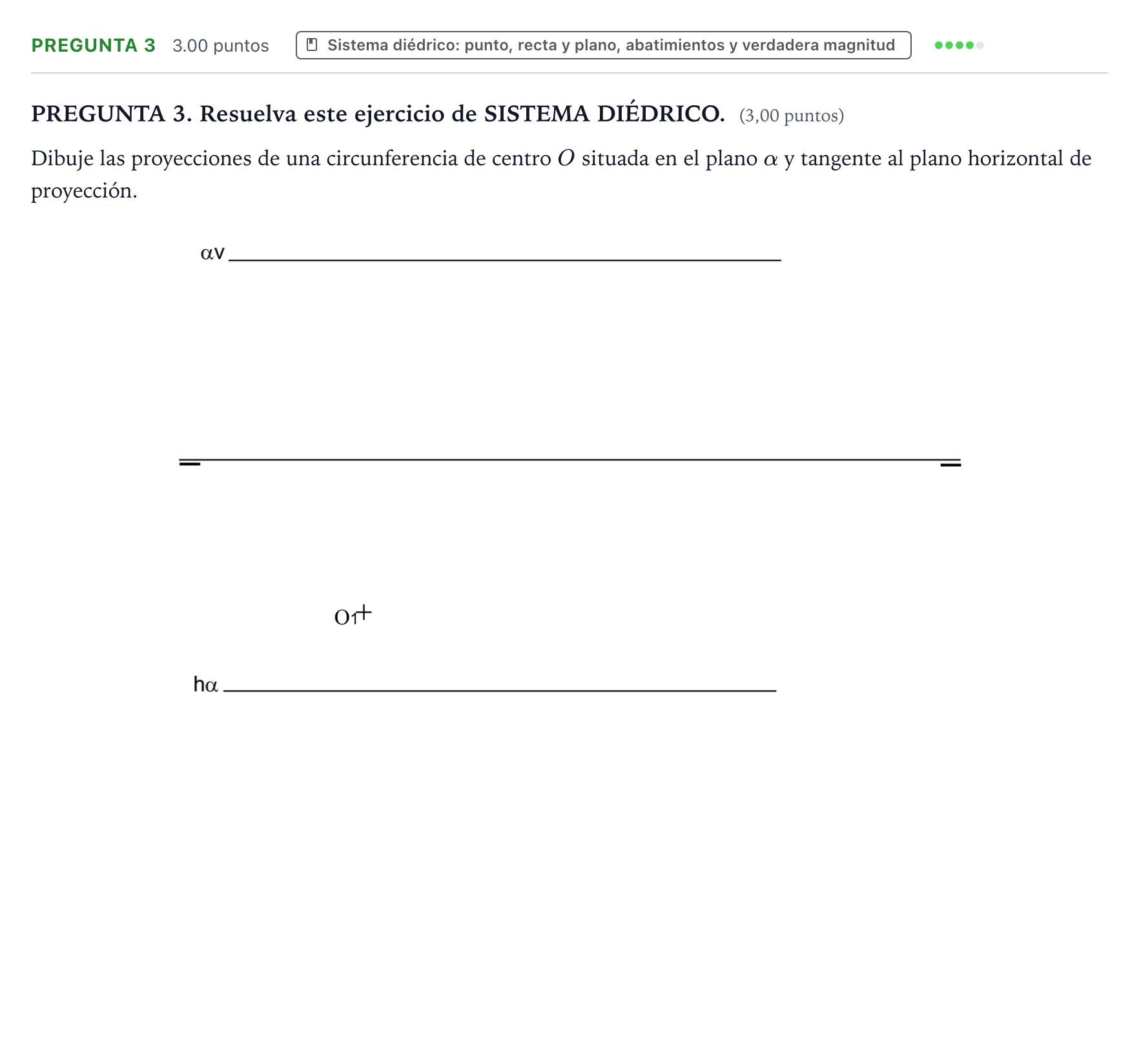

PREGUNTA 3. Dibuje las proyecciones de una circunferencia de centro O situada en el plano α y tangente al plano horizontal de proyección.

Solución: Procedimiento diédrico: - El plano $\alpha$ tiene trazas paralelas a la línea de tierra. Mediante el plano de perfil se obtiene su traza de perfil $w_\alpha$ y se sitúa el centro $O$ en tercera proyección ($O_3$), determinando la proyección vertical $O_2$. - Al ser la circunferencia tangente al plano horizontal, su radio es la distancia desde $O_3$ hasta el plano horizontal de proyección sobre el plano $\alpha$. - En proyecciones diédricas horizontal y vertical, la circunferencia se proyecta como elipses cuyos ejes principales y secundarios se determinan a partir del abatimiento o de la tercera proyección.
