Pregunta 4 · Dibujo técnico II PAU Galicia Ordinaria 2021
Tema: Sistema diédrico: poliedros y cuerpos, secciones planas e intersecciones con recta · Del examen Ordinaria (2021)

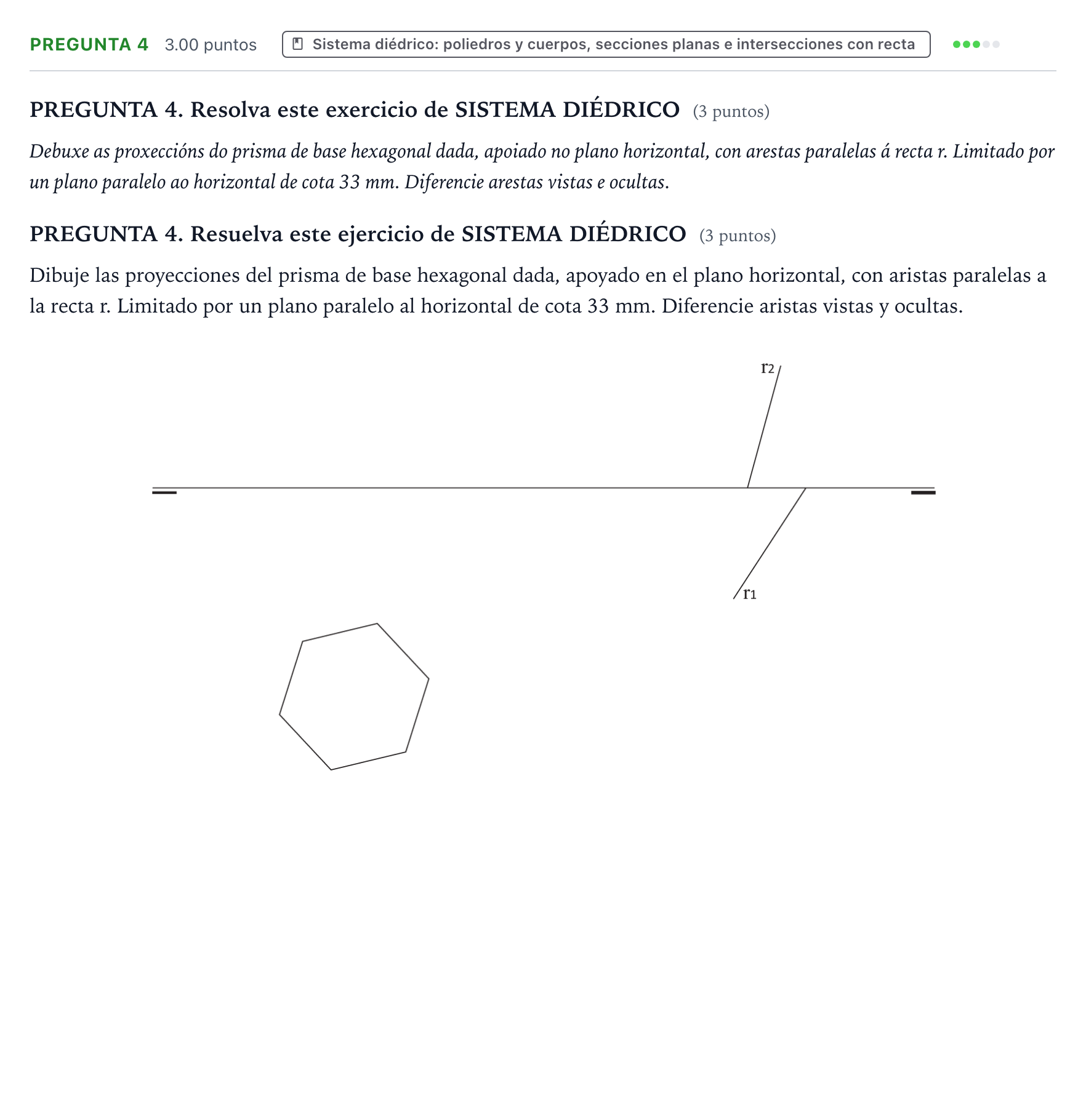

Enunciado
PREGUNTA 4. Resolva este exercicio de SISTEMA DIÉDRICO (3 puntos)
Debuxe as proxeccións do prisma de base hexagonal dada, apoiado no plano horizontal, con arestas paralelas á recta r. Limitado por un plano paralelo ao horizontal de cota 33 mm. Diferencie arestas vistas e ocultas.
PREGUNTA 4. Resuelva este ejercicio de SISTEMA DIÉDRICO (3 puntos)
Dibuje las proyecciones del prisma de base hexagonal dada, apoyado en el plano horizontal, con aristas paralelas a la recta r. Limitado por un plano paralelo al horizontal de cota 33 mm. Diferencie aristas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuje las proyecciones del prisma de base hexagonal dada, apoyado en el plano horizontal, con aristas paralelas a la recta r. Limitado por un plano paralelo al horizontal de cota 33 mm. Diferencie aristas vistas y ocultas.
Solución: Construcción resuelta: - Proyección vertical de la base inferior sobre la línea de tierra. - Aristas laterales trazadas paralelas a en proyección vertical y a en proyección horizontal. - Corte por el plano de cota , paralelo a la línea de tierra en el alzado. - Base superior dibujada en proyección vertical y horizontal. - Diferenciación correcta de aristas vistas (línea continua) y ocultas (línea discontinua).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
