Pregunta 2.2 · Dibujo técnico II PAU Galicia Ordinaria 2026

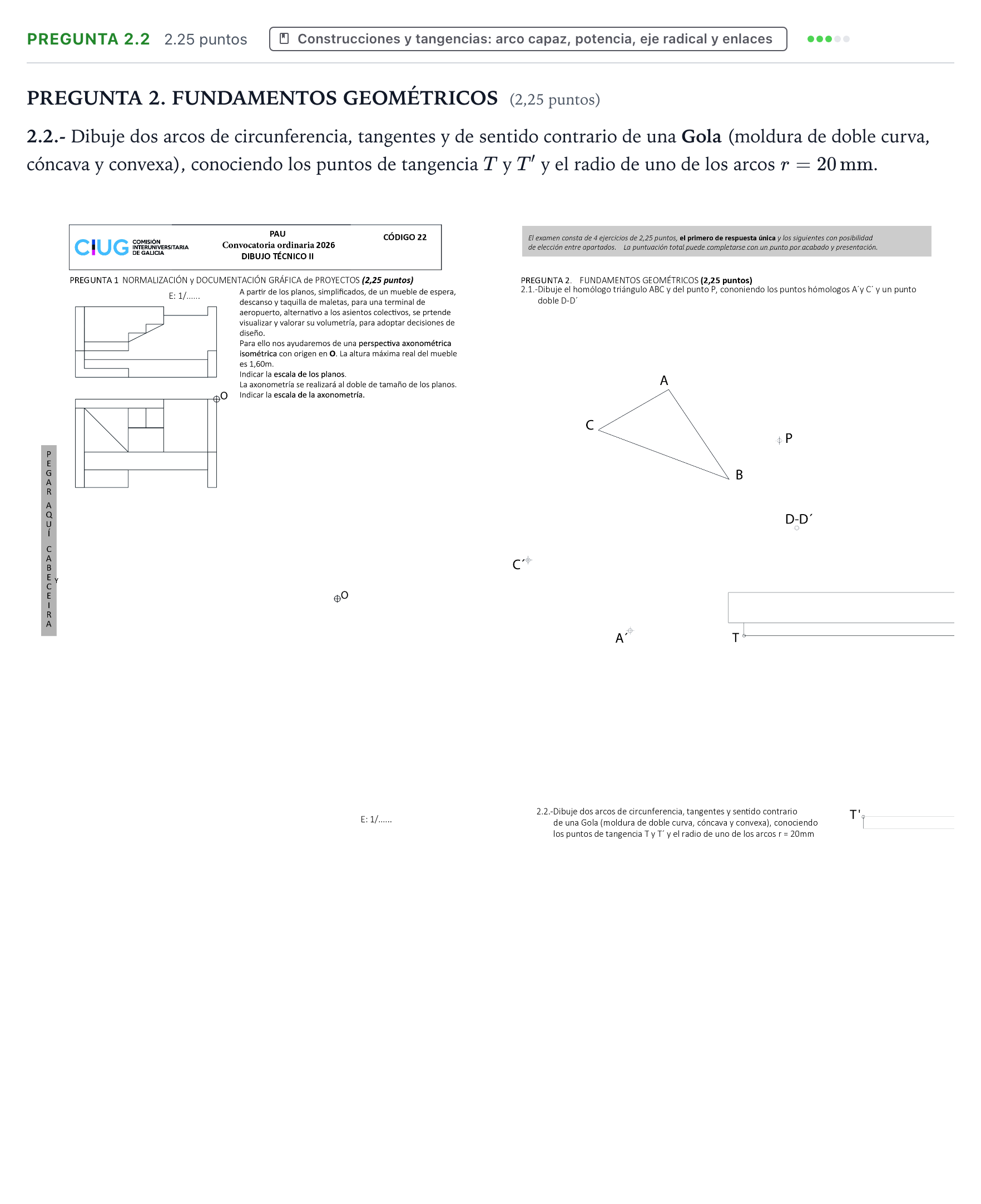

2.2.- Dibuje dos arcos de circunferencia, tangentes y sentido contrario de una Gola (moldura de doble curva, cóncava y convexa), conociendo los puntos de tangencia T y T' y el radio de uno de los arcos r = 20mm

Solución: Trazado de las perpendiculares a las rectas dadas en los puntos $T$ y $T'$. Localización del centro $O_1$ a distancia $r = 20\,\mathrm{mm}$ sobre la normal en uno de los puntos (por ejemplo $T$). Determinación del segundo centro $O_2$ sobre la normal en $T'$ mediante la condición de tangencia entre ambas circunferencias (mediatriz o distancia de centros $O_1O_2 = r_1 + r_2$). Trazado de los arcos concordantes y determinación precisa del punto de tangencia entre ellos sobre el segmento $O_1O_2$.
