PREGUNTA 2 · Dibujo técnico II PAU Galicia Ordinaria 2022

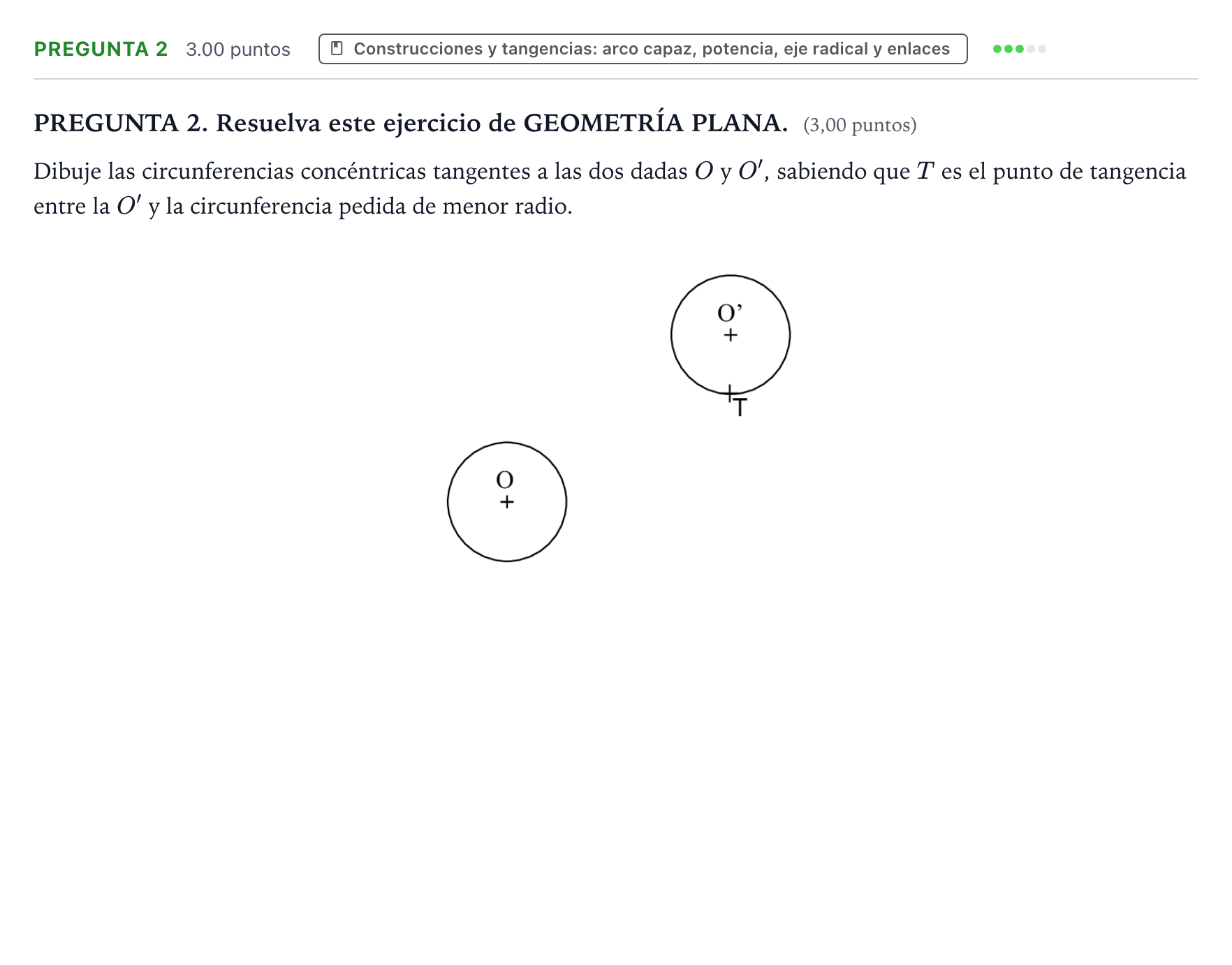

PREGUNTA 2. Dibuje las circunferencias concéntricas tangentes a las dos dadas O y O', sabiendo que T es el punto de tangencia entre la O' y la circunferencia pedida de menor radio.

Solución: Construcción geométrica: - La recta que une el centro $O'$ con el punto de tangencia $T$ contiene el centro común de las circunferencias pedidas. - Se determina el centro común buscando el punto sobre dicha recta cuya distancia al centro $O$ difiera del radio de $O$ en una cantidad compatible con los radios de tangencia interior/exterior. - Trazado de las dos circunferencias concéntricas tangentes a $O$ y a $O'$.
