PREGUNTA 1 · Dibujo técnico II PAU Galicia Ordinaria 2023

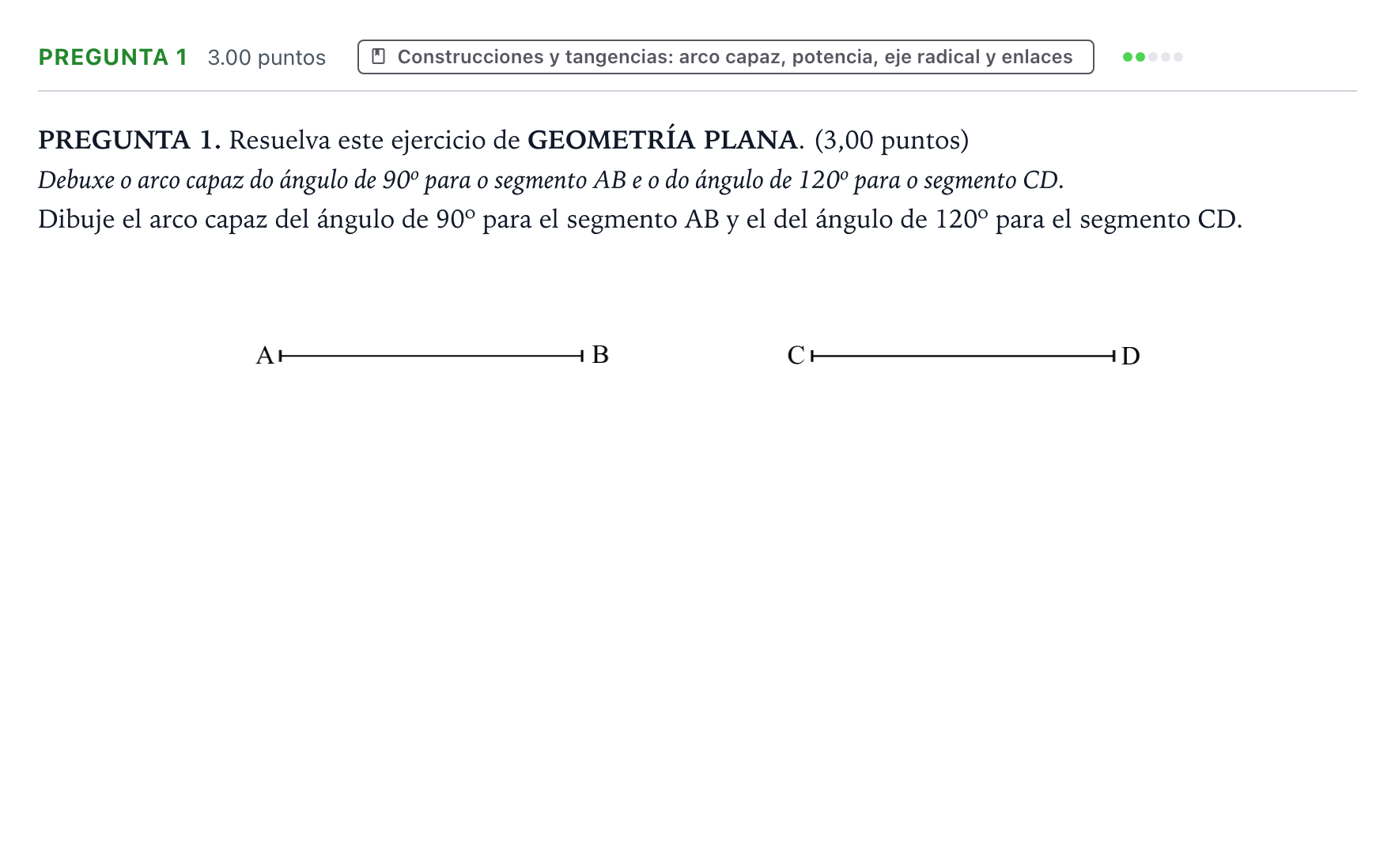

PREGUNTA 1. Dibuje el arco capaz del ángulo de 90º para el segmento AB y el del ángulo de 120º para el segmento CD.

Solución: - Arco capaz de 90º (segmento AB): Mediatriz de $AB$ para hallar el punto medio $M \equiv O$. Con centro en $O$ y radio $OA = OB$, se dibuja la semicircunferencia (o circunferencia completa en línea discontinua). - Arco capaz de 120º (segmento CD): Mediatriz de $CD$. Trazado del ángulo complementario de $120^\circ$ ($120^\circ - 90^\circ = 30^\circ$) hacia abajo en el extremo $D$ respecto a la perpendicular a $CD$, o trazado de un ángulo de $30^\circ$ respecto al segmento para hallar en la mediatriz el centro $O$ en el semiplano inferior. Con centro en $O$ y radio $OC = OD$, se traza el arco capaz que pasa por $C$ y $D$.
