Pregunta 2 · Dibujo técnico II PAU Galicia Extraordinaria 2022

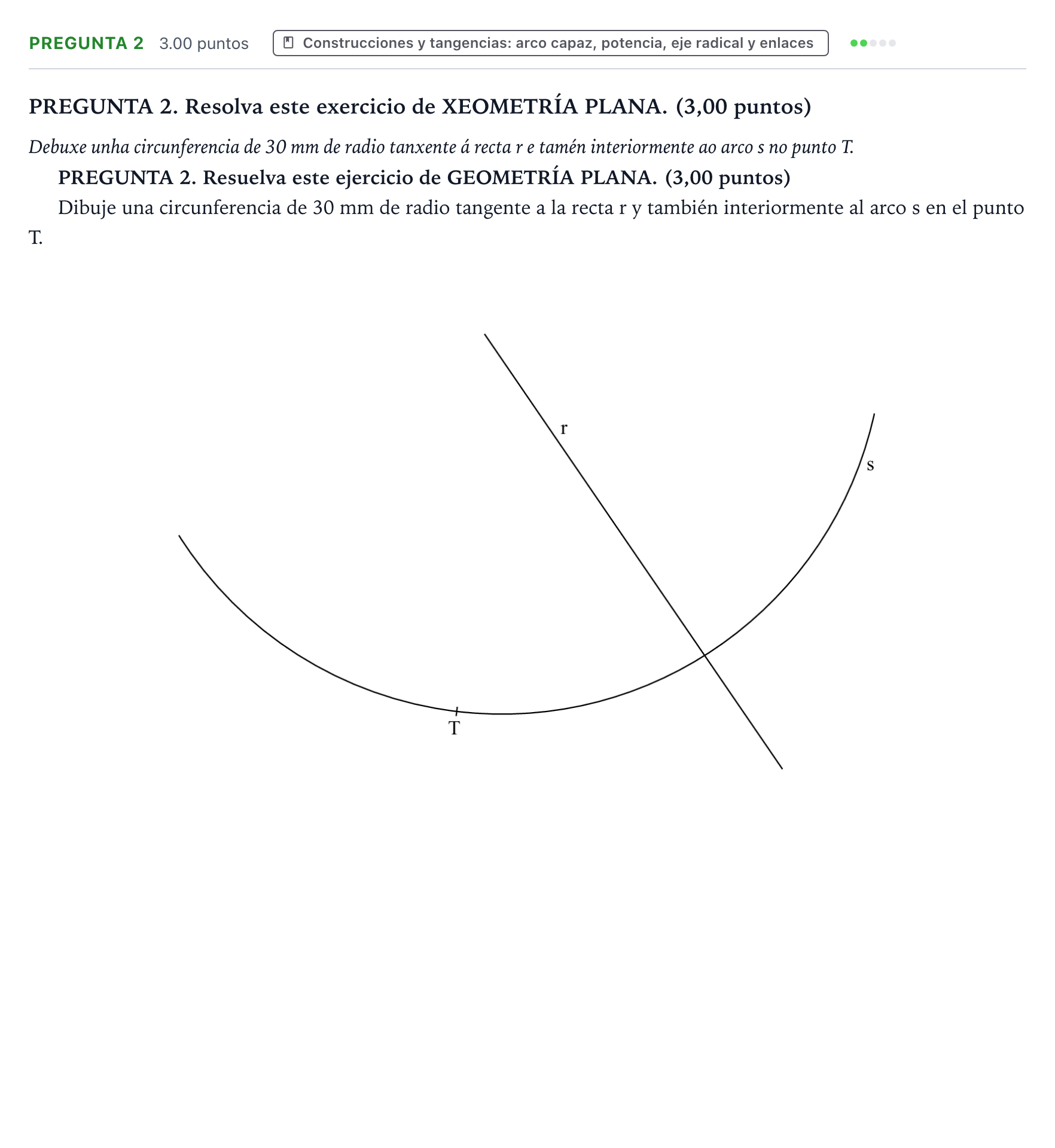

Dibuje una circunferencia de 30 mm de radio tangente a la recta r y también interiormente al arco s en el punto T.

Solución: Construcción resuelta: 1. Determinar el centro del arco $s$ trazando la mediatriz o determinando la normal por el punto $T$. 2. Sobre la recta que une el centro del arco con $T$, medir desde $T$ hacia el interior una distancia igual al radio $R = 30\text{ mm}$ para situar el centro $O$. 3. Trazar la circunferencia de centro $O$ y radio $30\text{ mm}$, comprobando la tangencia a la recta $r$ y la tangencia interior al arco $s$ en el punto $T$.
