Bloque 1 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Ordinaria 2025

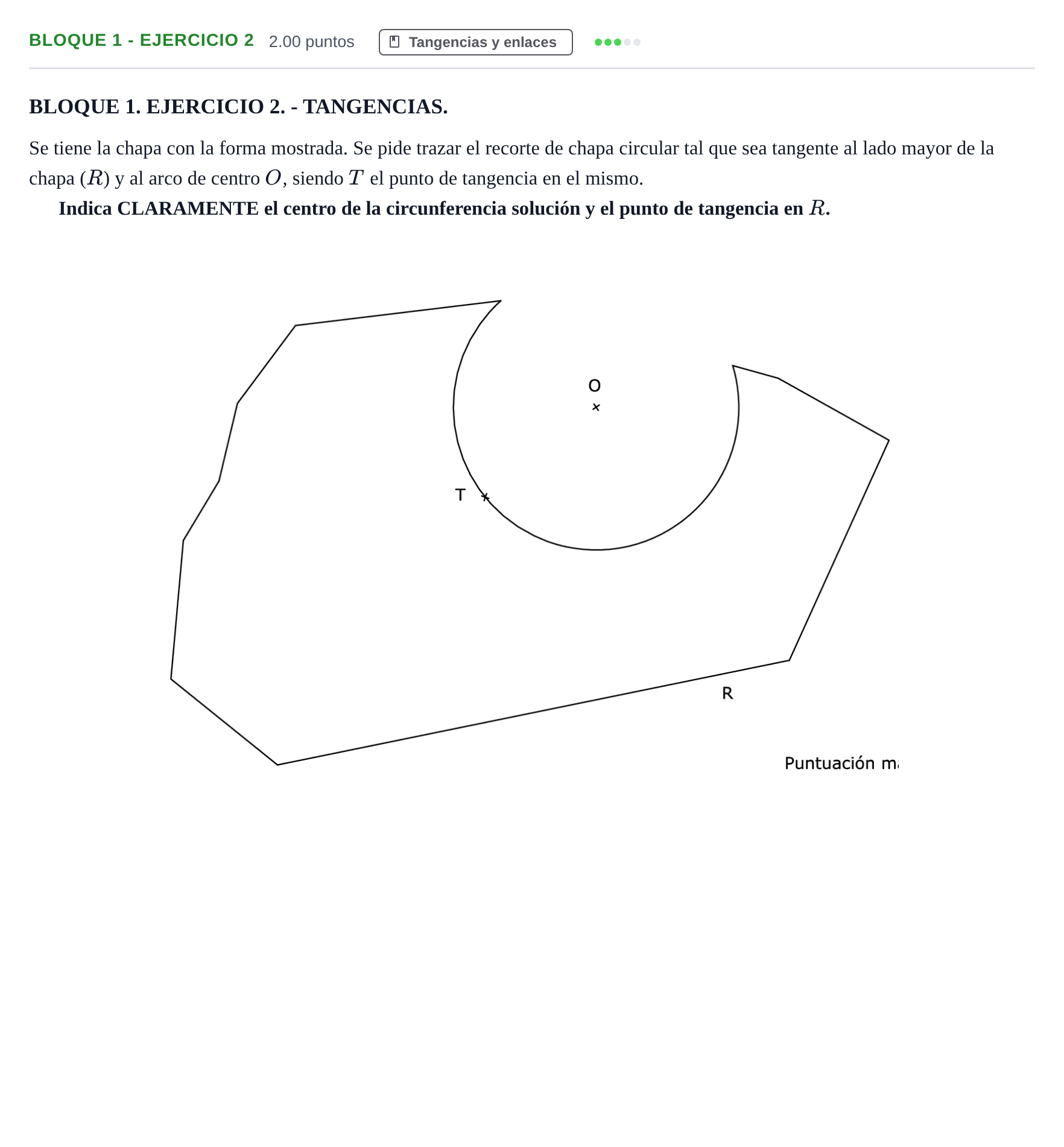

Trazar el recorte de chapa circular tangente al lado mayor R y al arco de centro O en el punto T, indicando claramente el centro y el punto de tangencia en R.

Solución: Trazado de la circunferencia tangente: 1. Se dibuja la recta que une el centro $O$ con el punto de tangencia $T$ (recta de centros). 2. El centro de la circunferencia solución $O_s$ debe pertenecer a la recta $OT$. 3. Se traza la tangente al arco en el punto $T$ (perpendicular a la recta $OT$ por $T$) hasta cortar a la recta $R$ en un punto $P$. 4. Se traza la bisectriz del ángulo formado por dicha recta tangente y el lado $R$. 5. La intersección de la bisectriz con la prolongación de la recta $OT$ determina el centro $O_s$ de la circunferencia solución. 6. Trazando desde $O_s$ una perpendicular a la recta $R$ se obtiene con precisión el punto de tangencia $T_R$. 7. Con centro en $O_s$ y radio $O_sT = O_sT_R$ se dibuja el arco de circunferencia que conforma el recorte de chapa.
