Bloque 1 - Ejercicio 5 · Dibujo técnico II PAU Extremadura Extraordinaria 2022

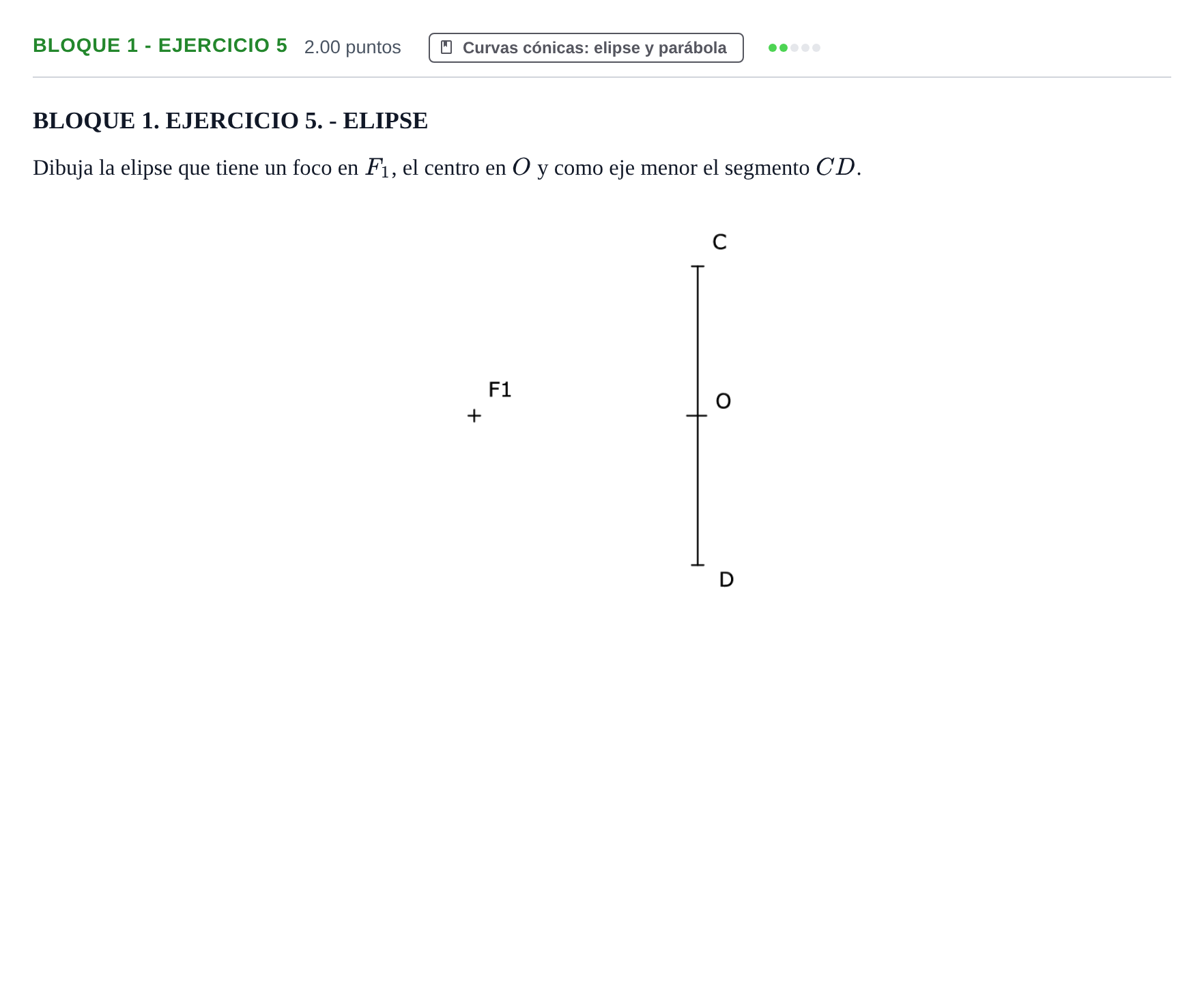

Dibuja la elipse que tiene un foco en $F_1$, el centro en $O$ y como eje menor el segmento $CD$.

Solución: Trazado geométrico completo de la elipse: 1. Recta del eje mayor: recta perpendicular al segmento $CD$ que pasa por $O$ y $F_1$. 2. Segundo foco $F_2$: punto simétrico de $F_1$ respecto al centro $O$ ($OF_2 = OF_1$). 3. Longitud del semieje mayor $a$: radio obtenido mediante el segmento $CF_1$ (o $DF_1$). Con centro en $O$ y radio $a = CF_1$, se obtienen los vértices principales $A$ y $B$ sobre la recta del eje mayor. 4. Trazado de puntos de la elipse (por el método de radios vectores o circunferencias principales) y unión continua y limpia de la curva.
