Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2026

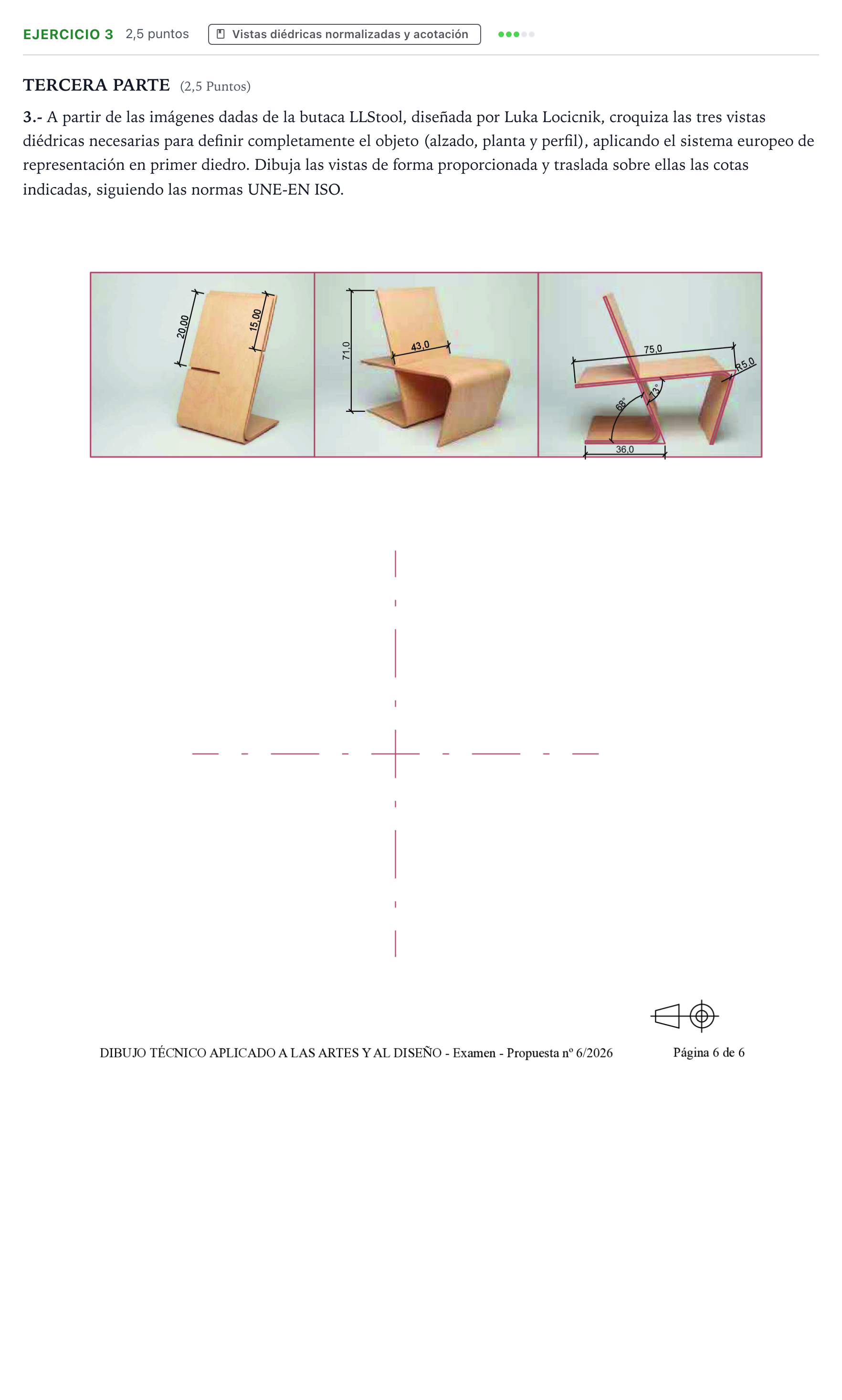

3.- A partir de las imágenes dadas de la butaca LLStool, diseñada por Luka Locicnik, croquiza las tres vistas diédricas necesarias para definir completamente el objeto (alzado, planta y perfil), aplicando el sistema europeo de representación en primer diedro. Dibuja las vistas de forma proporcionada y traslada sobre ellas las cotas indicadas, siguiendo las normas UNE-EN ISO.

Solución: Representación croquizada a mano alzada de las tres vistas normalizadas de la butaca (alzado, planta y perfil en disposición europea de primer diedro): - Alzado: vista frontal representativa con la silueta, anchura ($43{,}0$), altura total ($71{,}0$) y los planos inclinados. - Planta: vista superior situada directamente debajo del alzado, mostrando la anchura, profundidad total ($75{,}0$), la hendidura o ensamble central y las cotas de $20{,}0$ y $15{,}0$. - Perfil: vista lateral (perfil izquierdo a la derecha del alzado) que describe la forma en 'S' / 'Z' entrelazada de las láminas curvadas, reflejando el ángulo de $68^\circ$, la inclinación de $13^\circ$, el apoyo base de $36{,}0$ y el redondeo exterior $R5{,}0$. - Acotación: traslado de todas las cotas indicadas con líneas auxiliares de cota perpendiculares, líneas de cota paralelas a la dimensión acotada, flechas normalizadas y cifras de cota legibles.
