Ejercicio 3.B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2024

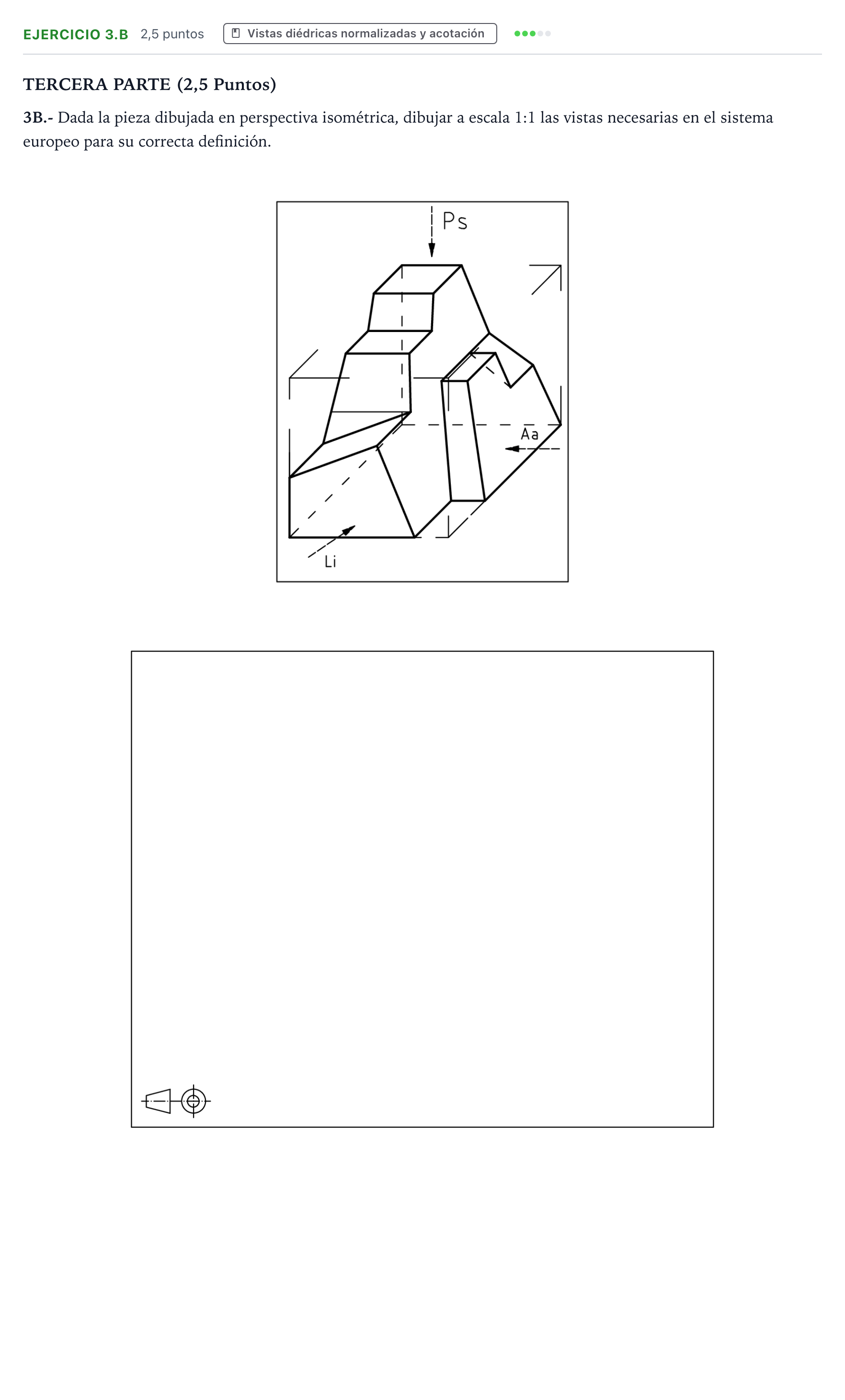

3B.- Dada la pieza dibujada en perspectiva isométrica, dibujar a escala 1:1 las vistas necesarias en el sistema europeo para su correcta definición.

Solución: Representación a escala 1:1 en sistema europeo de las vistas diédricas normalizadas de la pieza: 1. Alzado (flecha Aa): - Contorno exterior que muestra la altura total, la base y los diferentes niveles escalonados e inclinados. - Escalonamiento en el cuerpo principal hacia la izquierda, y saliente con hendidura en forma de V hacia la derecha. - Representación de aristas vistas con línea continua gruesa y aristas ocultas con línea discontinua de trazos normalizada. 2. Planta (flecha Ps): - Situada en correspondencia directa vertical bajo el alzado. - Muestra la forma de la base, el estrechamiento superior, las plataformas horizontales escalonadas y el canal/ranura prismática inclinada. 3. Perfil izquierdo (flecha Li): - Situado a la derecha del alzado en proyección europea. - Muestra las caídas inclinadas laterales, la altura de los escalones y la profundidad del cuerpo lateral.
