Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2026

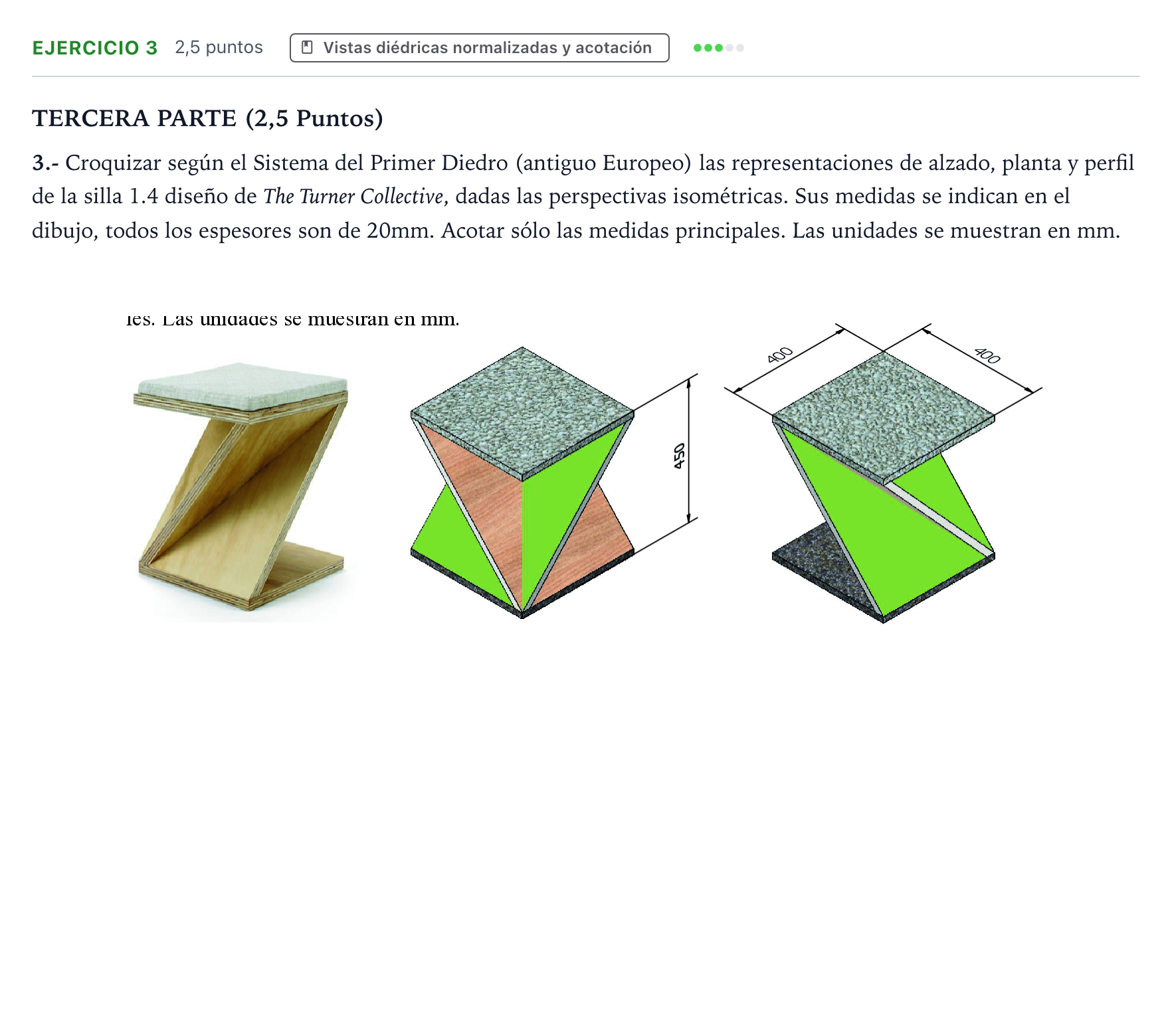

Croquizar según el Sistema del Primer Diedro (antiguo Europeo) las representaciones de alzado, planta y perfil de la silla 1.4 diseño de The Turner Collective, dadas las perspectivas isométricas. Sus medidas se indican en el dibujo, todos los espesores son de 20mm. Acotar sólo las medidas principales. Las unidades se muestran en mm.

Solución: Croquis normalizado en el Sistema del Primer Diedro compuesto por: - Alzado: vista frontal que muestra la forma en 'Z' quebrada/plegada de los tableros con sus espesores de 20 mm y la altura total de 450 mm. - Planta: vista superior situada bajo el alzado, mostrando el cuadrado de 400 × 400 mm del asiento. - Perfil: vista lateral correspondiente al alzado elegido, guardando la correspondencia diédrica entre vistas. - Acotación: acotación de medidas principales (400, 400, 450 mm y espesor 20 mm) conforme a normas UNE (líneas de cota, flechas y cifras de cota legibles y bien situadas).
