Ejercicio 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2026

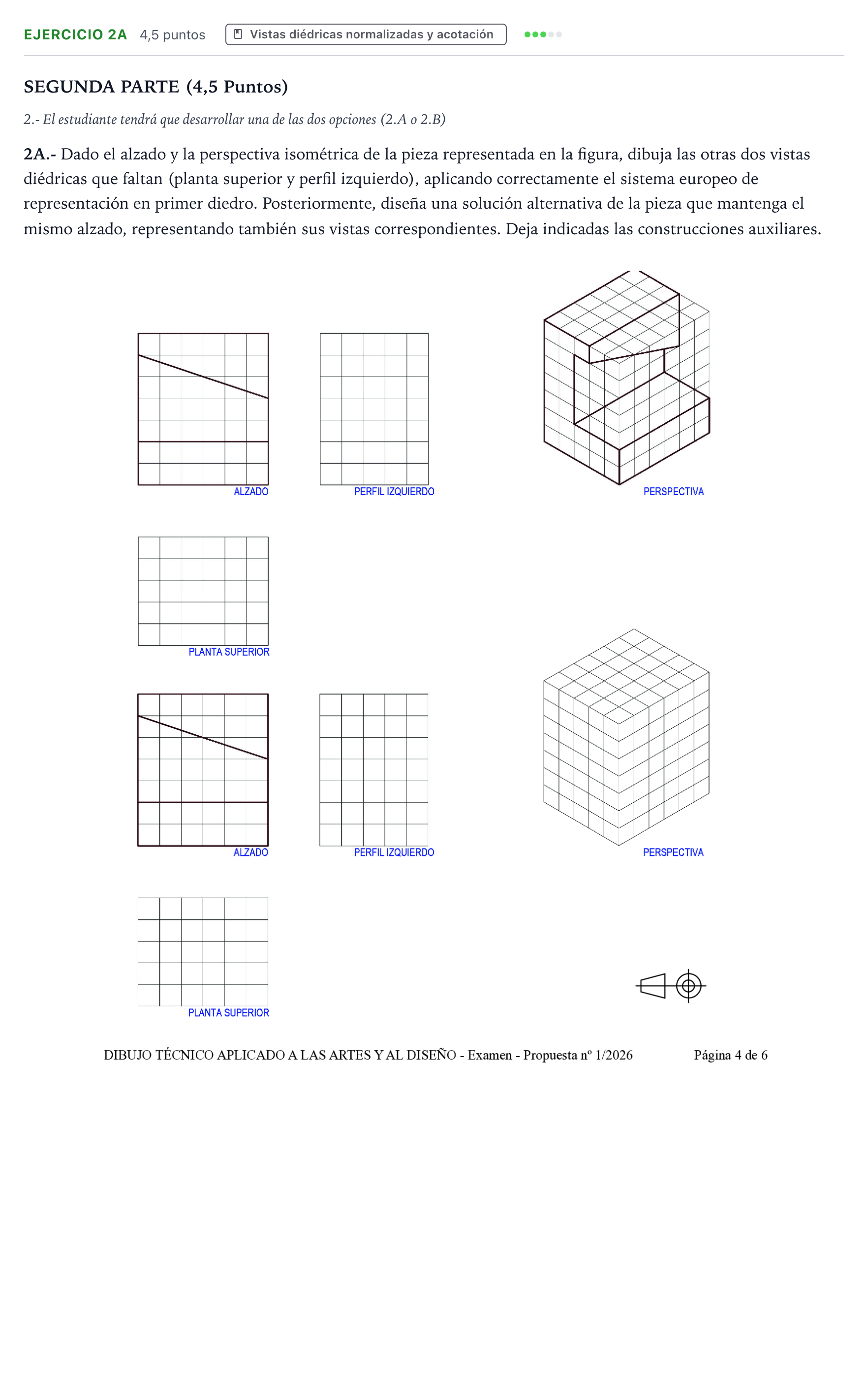

2A.- Dado el alzado y la perspectiva isométrica de la pieza representada en la figura, dibuja las otras dos vistas diédricas que faltan (planta superior y perfil izquierdo), aplicando correctamente el sistema europeo de representación en primer diedro. Posteriormente, diseña una solución alternativa de la pieza que mantenga el mismo alzado, representando también sus vistas correspondientes. Deja indicadas las construcciones auxiliares.

Solución: 1. Vistas diédricas de la pieza dada: - Planta superior: Cuadrícula de 4×4 módulos. Muestra el escalón inferior frontal saliente de 2 módulos de profundidad y 4 de anchura. Hacia la parte posterior (fondo), se proyecta la rampa/plano inclinado superior (profundidad de 2 módulos, ancho completo de 4 módulos) y el hueco/corte intermedio. - Perfil izquierdo: Situado a la derecha del alzado según el sistema europeo (primer diedro). Anchura de 4 módulos y altura de 6 módulos. Muestra el escalón horizontal inferior (altura 1 módulo, profundidad frontal de 2 módulos), la pared vertical posterior que asciende hasta la altura 5 y 6, y la inclinación de la rampa superior descendente hacia el frente. 2. Solución alternativa: - Cualquier diseño volumétrico tridimensional coherente que conserve exactamente el mismo contorno y aristas visibles/ocultas en el alzado (la base de altura 1 con la arista horizontal, y el plano inclinado que baja desde cota 5 a cota 4). Se debe representar su perspectiva isométrica en la malla inferior y sus correspondientes vistas de planta superior y perfil izquierdo con total correspondencia proyectiva.
