Ejercicio 3.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2024

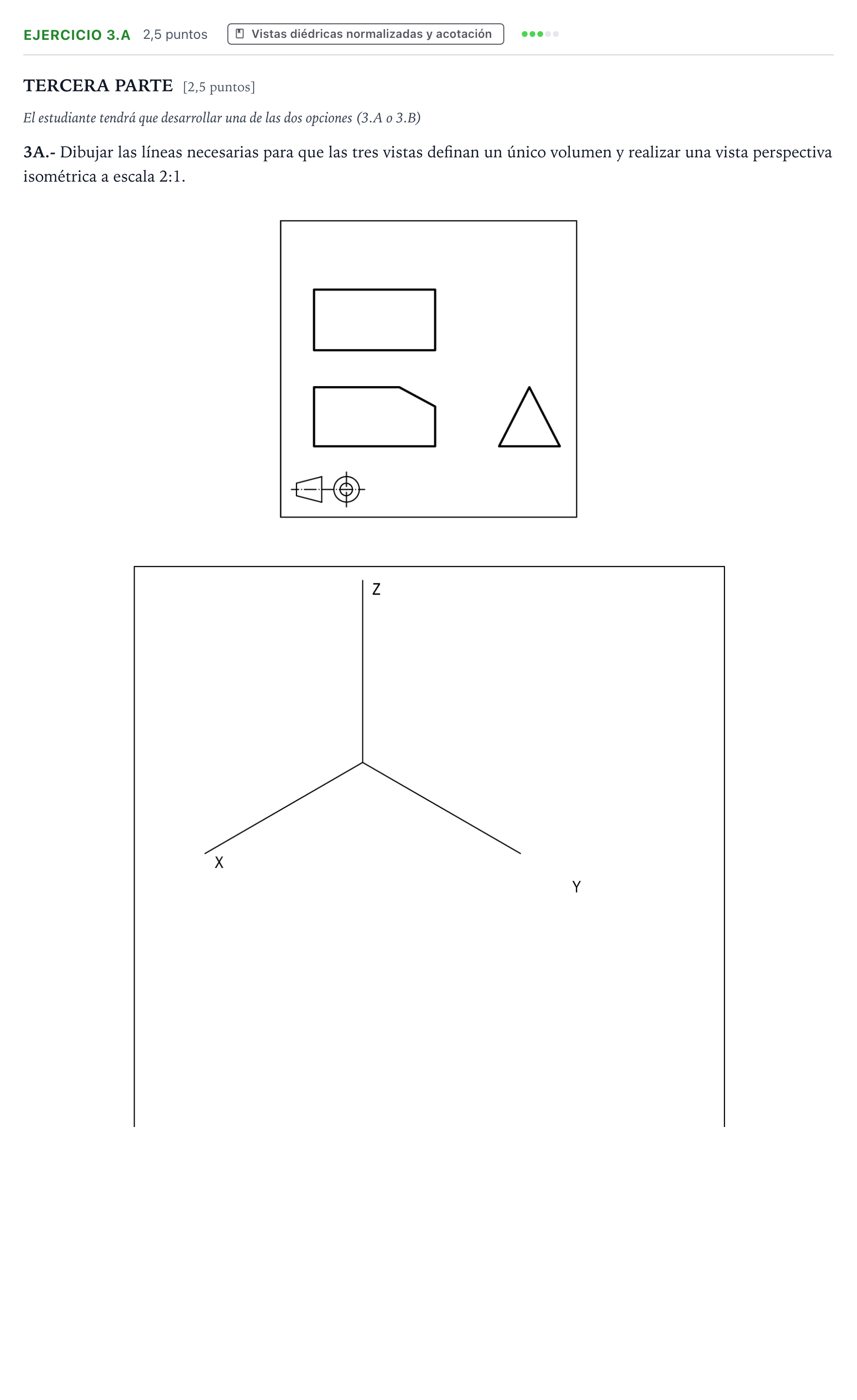

3A.- Dibujar las líneas necesarias para que las tres vistas definan un único volumen y realizar una vista perspectiva isométrica a escala 2:1.

Solución: 1. Líneas a añadir en las vistas diédricas: - En la planta (vista superior): Se añade la arista longitudinal de la cumbrera centrada que recorre el prisma, la cual se interrumpe al llegar a la cota donde comienza el plano inclinado de corte, dando lugar a las aristas que delimitan la cara truncada. - En el perfil: Se traza una arista horizontal a la altura a la que termina el chaflán inclinado en el extremo del prisma. 2. Perspectiva isométrica a escala 2:1: - Medir las dimensiones reales de las vistas y multiplicar cada longitud por 2. - Trazar el prisma de base triangular envolvente alineado con los ejes $X$, $Y$ y $Z$. - Aplicar el plano de corte oblicuo en el extremo correspondiente. - Delinear con línea gruesa las aristas vistas del volumen resultante.
