Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2025

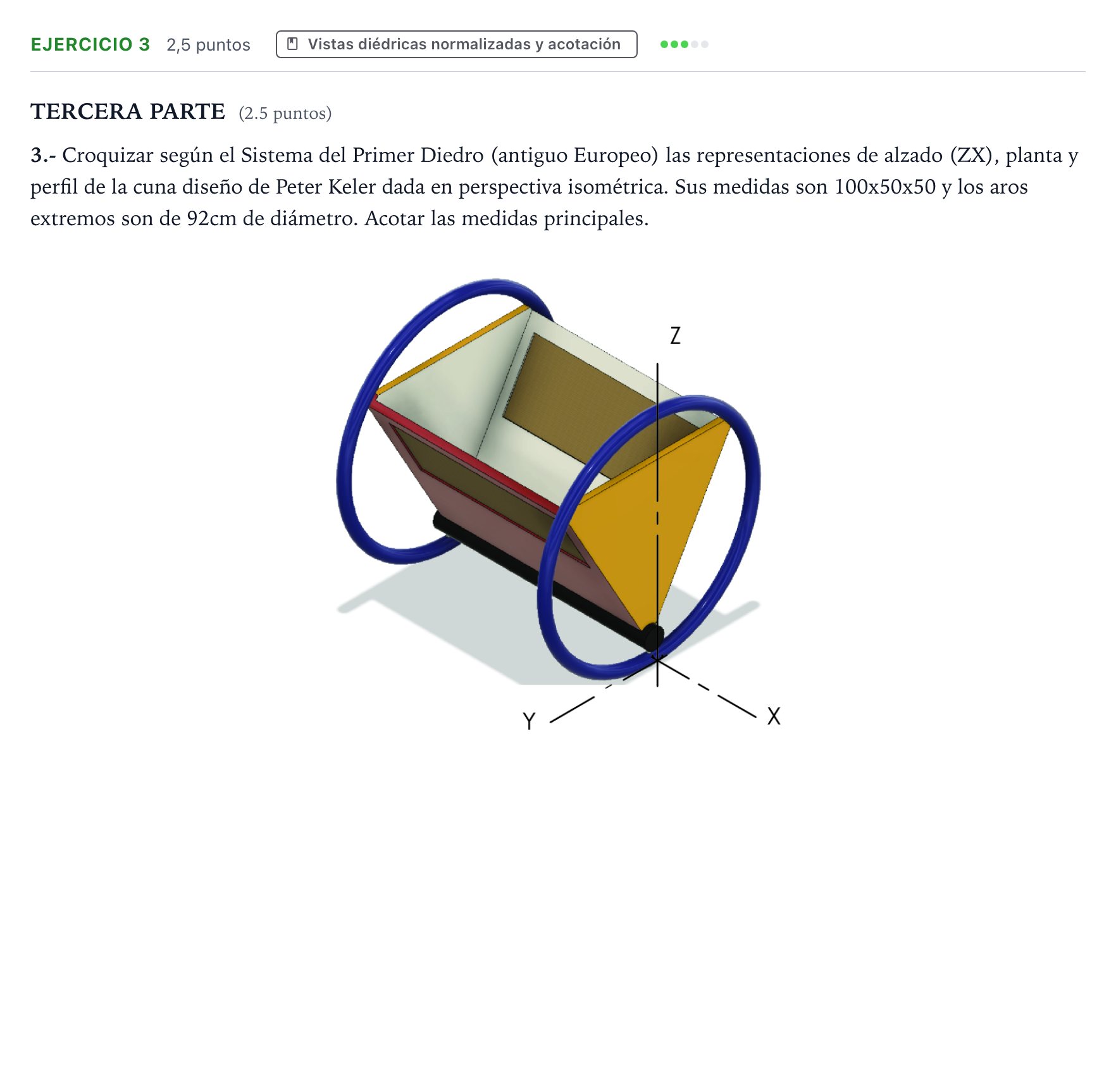

3.- Croquizar según el Sistema del Primer Diedro (antiguo Europeo) las representaciones de alzado (ZX), planta y perfil de la cuna diseño de Peter Keler dada en perspectiva isométrica. Sus medidas son 100x50x50 y los aros extremos son de 92cm de diámetro. Acotar las medidas principales.

Solución: Disposición de las vistas en el Sistema Europeo (Primer Diedro): 1. Alzado (plano ZX): - Vista frontal a lo largo de la dirección Y. - Se observa la sección transversal triangular de la cuna con su barra cilíndrica inferior. - Los dos aros circulares se proyectan superpuestos (o en verdadera magnitud como circunferencias concéntricas/tangentes con diámetro $\varnothing 92\text{ cm}$). - Dimensiones principales visibles: ancho transversal ($50\text{ cm}$), altura ($50\text{ cm}$) y diámetro de los aros ($\varnothing 92\text{ cm}$). 2. Planta: - Situada debajo del alzado. - Muestra la longitud total de la cuna ($100\text{ cm}$) a lo largo del eje Y y el ancho ($50\text{ cm}$) a lo largo del eje X. - Los aros circulares se proyectan como dos rectángulos estrechos paralelos en los extremos (o elipses según su inclinación, perpendiculares al eje longitudinal). - Se aprecian las caras inclinadas interiores y exteriores del cuerpo prismático/triangular. 3. Perfil (Perfil izquierdo situado a la derecha del alzado): - Vista longitudinal mirando en la dirección del eje X. - Muestra la longitud total ($100\text{ cm}$) y la altura ($50\text{ cm}$), con el contorno lateral de la cuna y los aros proyectados verticalmente de canto como rectángulos en los extremos. 4. Acotación: - Cotas principales normalizadas (según normas UNE): longitud ($100$), anchura ($50$), altura ($50$) y diámetro de los aros ($\varnothing 92$). - Disposición correcta de líneas auxiliares de cota, líneas de cota con flechas y cifras de cota.
