Ejercicio 3.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2024
Tema: Vistas diédricas normalizadas y acotación · Del examen Extraordinaria (2024)

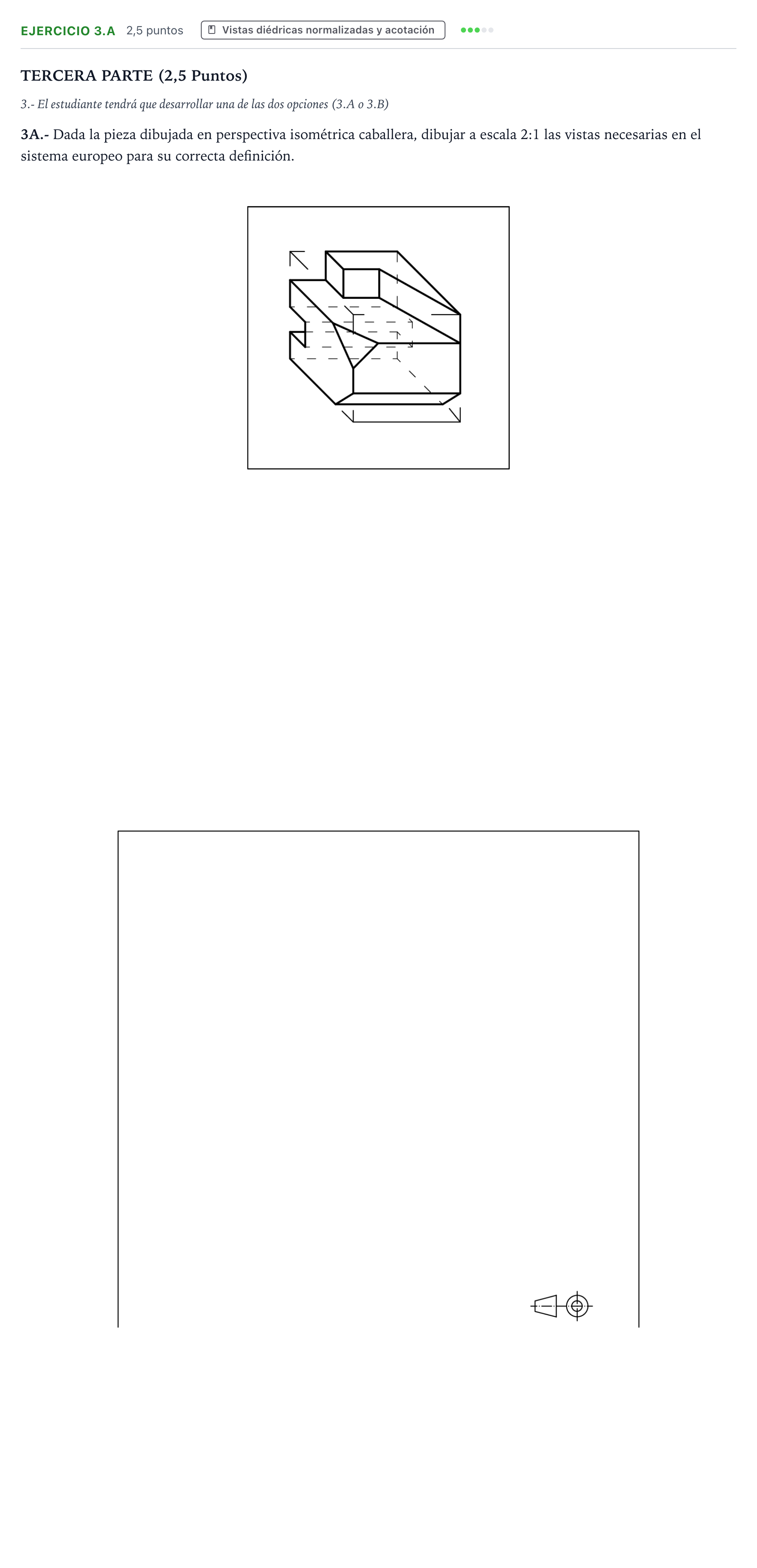

Enunciado
TERCERA PARTE (2,5 Puntos)
3.- El estudiante tendrá que desarrollar una de las dos opciones (3.A o 3.B)
3A.- Dada la pieza dibujada en perspectiva isométrica caballera, dibujar a escala 2:1 las vistas necesarias en el sistema europeo para su correcta definición.
Solución
Según los criterios oficiales de corrección
3A.- Dada la pieza dibujada en perspectiva isométrica caballera, dibujar a escala 2:1 las vistas necesarias en el sistema europeo para su correcta definición.
Solución: Representación a escala 2:1 en el sistema europeo de las vistas necesarias para definir la pieza: - Alzado (según la dirección indicada por la flecha de la perspectiva). - Planta (colocada debajo del alzado). - Perfil izquierdo (colocado a la derecha del alzado, según el sistema europeo). Todas las dimensiones lineales deben duplicarse respecto a las medidas de la pieza original (escala 2:1), representando con precisión las aristas vistas con línea continua y las aristas ocultas con línea discontinua normalizada.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
