Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2025

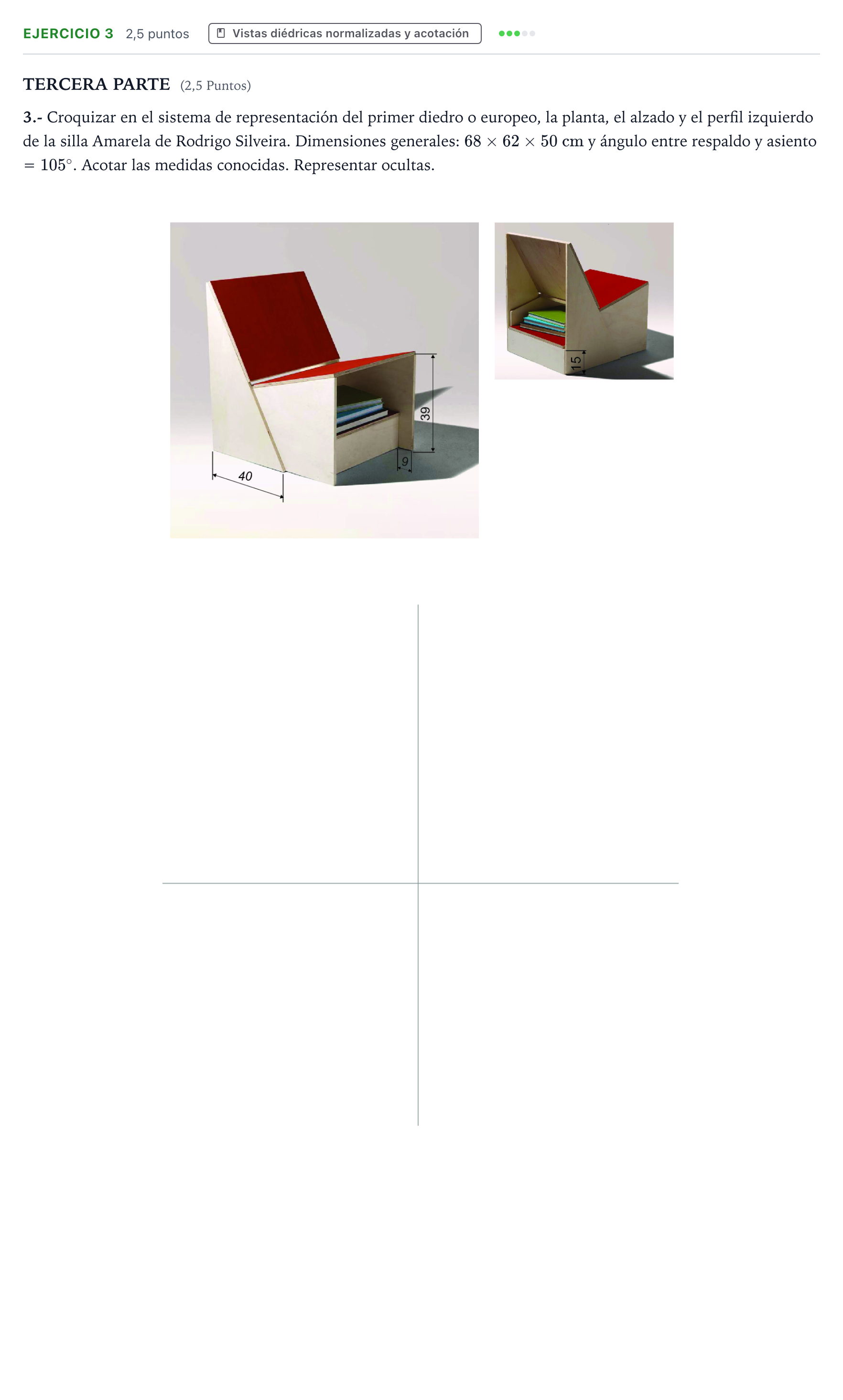

3.- Croquizar en el sistema de representación del primer diedro o europeo, la planta, el alzado y el perfil izquierdo de la silla Amarela de Rodrigo Silveira. Dimensiones generales: 68x62x50 cm y ángulo entre respaldo y asiento = 105°. Acotar las medidas conocidas. Representar ocultas.

Solución: Croquis normalizado a mano alzada de las tres vistas ortogonales: - Disposición en sistema europeo: Alzado arriba a la izquierda, Planta debajo del alzado y Perfil izquierdo a la derecha del alzado, con correspondencia proyectiva estricta entre vistas. - Vistas representadas: - *Alzado*: vista frontal de la silla mostrando la embocadura del hueco delantero/estante inferior, la inclinación del asiento y el respaldo de fondo, con las aristas ocultas del hueco posterior y paneles internos representadas con línea discontinua. - *Planta*: vista superior rectangular mostrando la superficie inclinada del asiento, el respaldo inclinado y los cantos de los tableros laterales. - *Perfil izquierdo*: vista lateral que muestra la geometría característica en cuña/poligonal de los paneles laterales, la inclinación del respaldo y del asiento formando un ángulo de $105^\circ$, la línea de unión de los dos módulos/cortes oblicuos y las aristas ocultas del fondo y los estantes. - Acotación: acotación según normas UNE de las dimensiones generales ($68\text{ cm}$ de altura total, $62\text{ cm}$ de profundidad, $50\text{ cm}$ de anchura), cotas parciales dadas ($40\text{ cm}$, $15\text{ cm}$, $9\text{ cm}$, $39\text{ cm}$) y el ángulo de $105^\circ$ entre asiento y respaldo.
