Ejercicio 3.B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2024

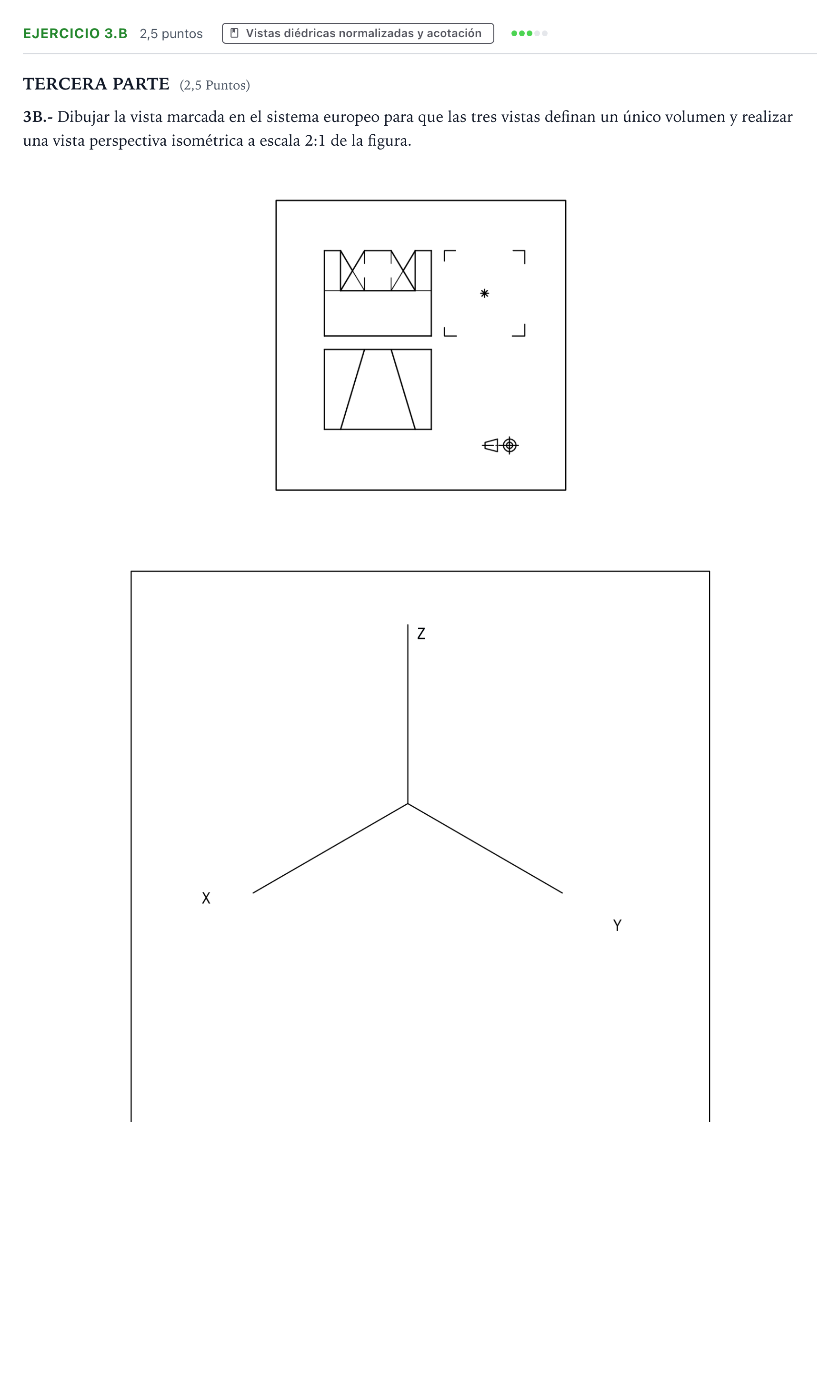

3B.- Dibujar la vista marcada en el sistema europeo para que las tres vistas definan un único volumen y realizar una vista perspectiva isométrica a escala 2:1 de la figura.

Solución: 1. Vista diédrica (Perfil izquierdo): - Situada a la derecha del alzado (sistema europeo de representación). - Se proyecta la base prismática rectangular inferior de altura coincidente con la franja inferior del alzado. - En la parte superior, se proyectan las caras inclinadas que en planta convergen hacia el centro, mostrando la caída trapezoidal y los rebajes/ranuras superiores correspondientes a los planos oblicuos indicados en el alzado con aspas/cruces. 2. Perspectiva isométrica (Escala 2:1): - Se sitúan las dimensiones de ancho, profundidad y altura multiplicadas por 2 sobre los ejes normalizados X, Y y Z (sin aplicar coeficiente de reducción si no se indica, o aplicando las medidas directas duplicadas sobre la terna de ejes). - Se dibuja la pieza completa con sus aristas vistas continuas y aristas ocultas (o prescindiendo de ocultas si la claridad de la perspectiva lo requiere según convenio de trazado).
