BLOQUE 1. EJERCICIO 1a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024

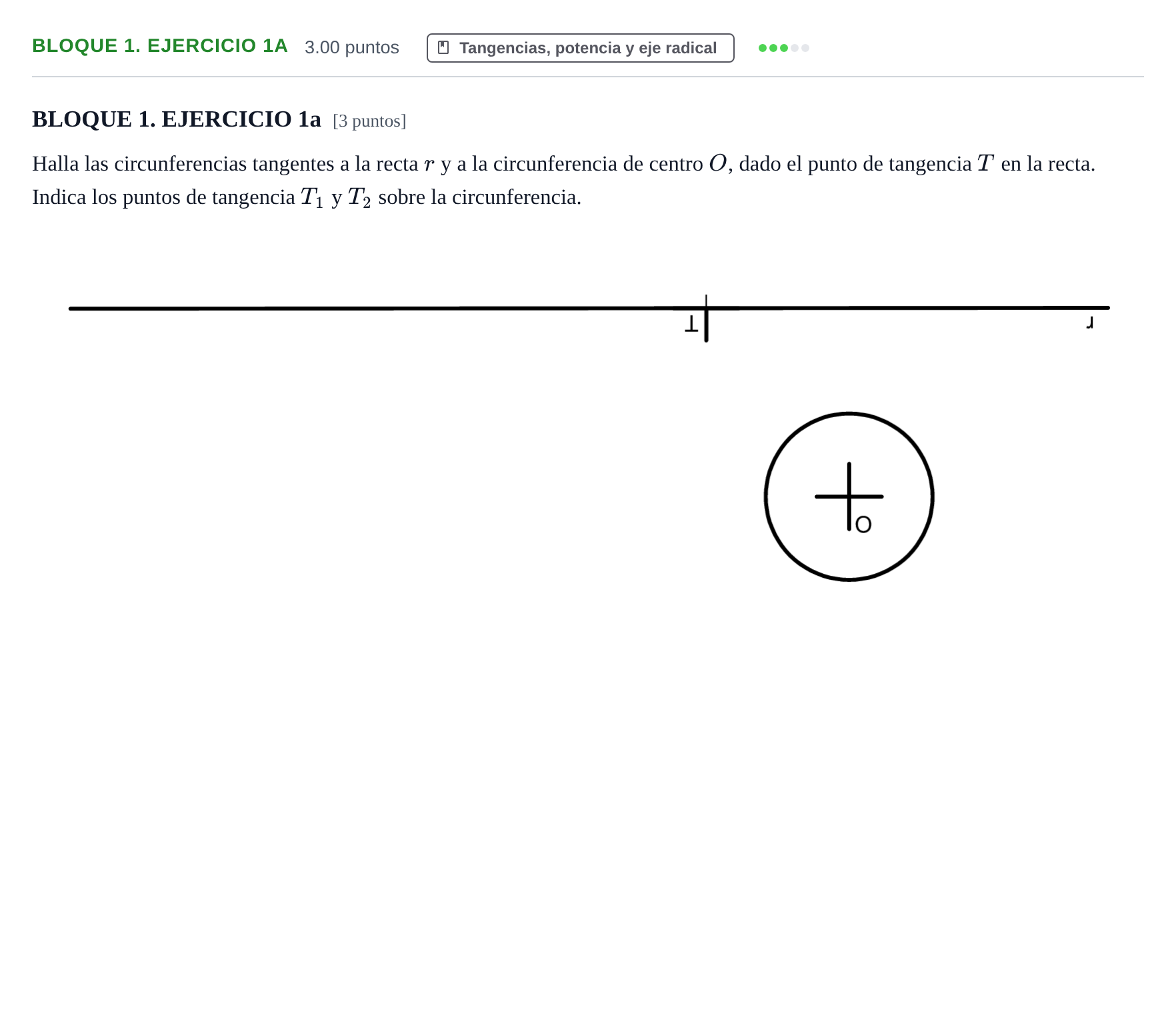

Halla las circunferencias tangentes a la recta r y a la circunferencia de centro O, dado el punto de tangencia T en la recta. Indica los puntos de tangencia T1 y T2 sobre la circunferencia.

Solución: 1. Traza perpendicular a la recta dada por el punto de tangencia $T$. 2. Traza perpendicular a la recta dada que pase por el centro de la circunferencia $O$. 3. Une uno de los puntos de corte de la recta del paso 2 con la circunferencia dada con el punto $T$, y encuentra $T_1$. 4. Une el centro de la circunferencia ($O$) con $T_1$ para obtener $O_1$ (en la intersección con la perpendicular por $T$). 5. Une el otro de los puntos de corte de la recta del paso 2 con la circunferencia dada con el punto $T$, y encuentra $T_2$. 6. Une el centro de la circunferencia ($O$) con $T_2$ para obtener $O_2$ (en la intersección con la perpendicular por $T$). 7. Traza correctamente las dos circunferencias solución con centros en $O_1$ y $O_2$ y radio hasta $T$.
