Bloque 1. Ejercicio 1b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2022

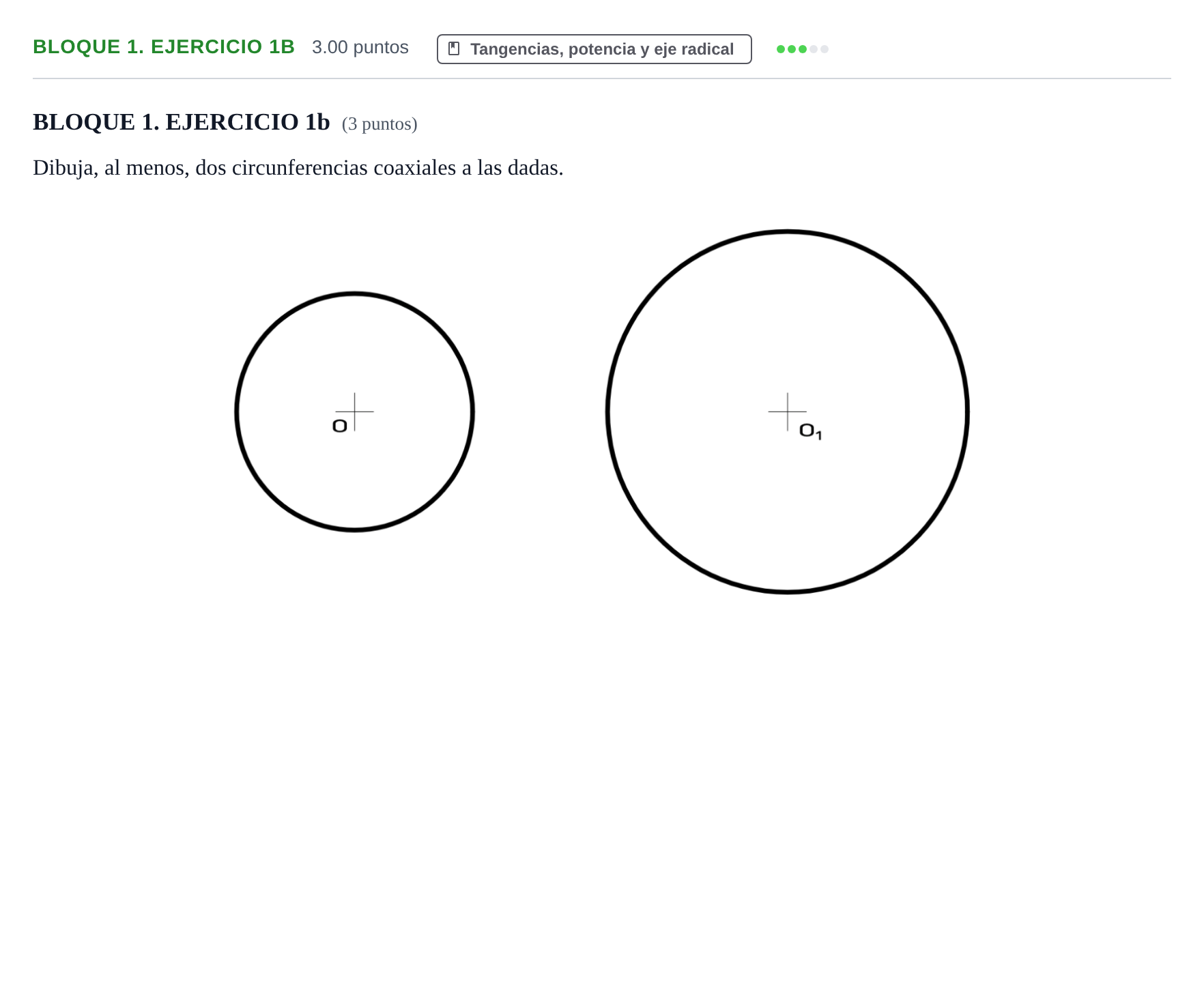

Dibuja, al menos, dos circunferencias coaxiales a las dadas.

Solución: Trazado de dos circunferencias del haz coaxial: 1. Trazar la recta de los centros $O-O_1$. 2. Mediante una circunferencia auxiliar secante a ambas, obtener los ejes radicales auxiliares para determinar el centro radical y con él trazar el eje radical de las dos circunferencias dadas (perpendicular a la recta que une los centros $O-O_1$). 3. Elegir puntos sobre la recta de centros como nuevos centros y, conservando el valor de la potencia respecto al eje radical (o puntos límite/puntos base según el tipo de haz), trazar al menos dos circunferencias coaxiales pertenecientes a la misma familia.
