Ejercicio C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2026
Tema: Vistas diédricas, croquis y acotación · Del examen Ordinaria (2026)
Enunciado
BLOQUE C. Normalización y diseño de proyectos.
Ejercicio C1. Croquis Acotado en Sistema Diédrico. (3 puntos)

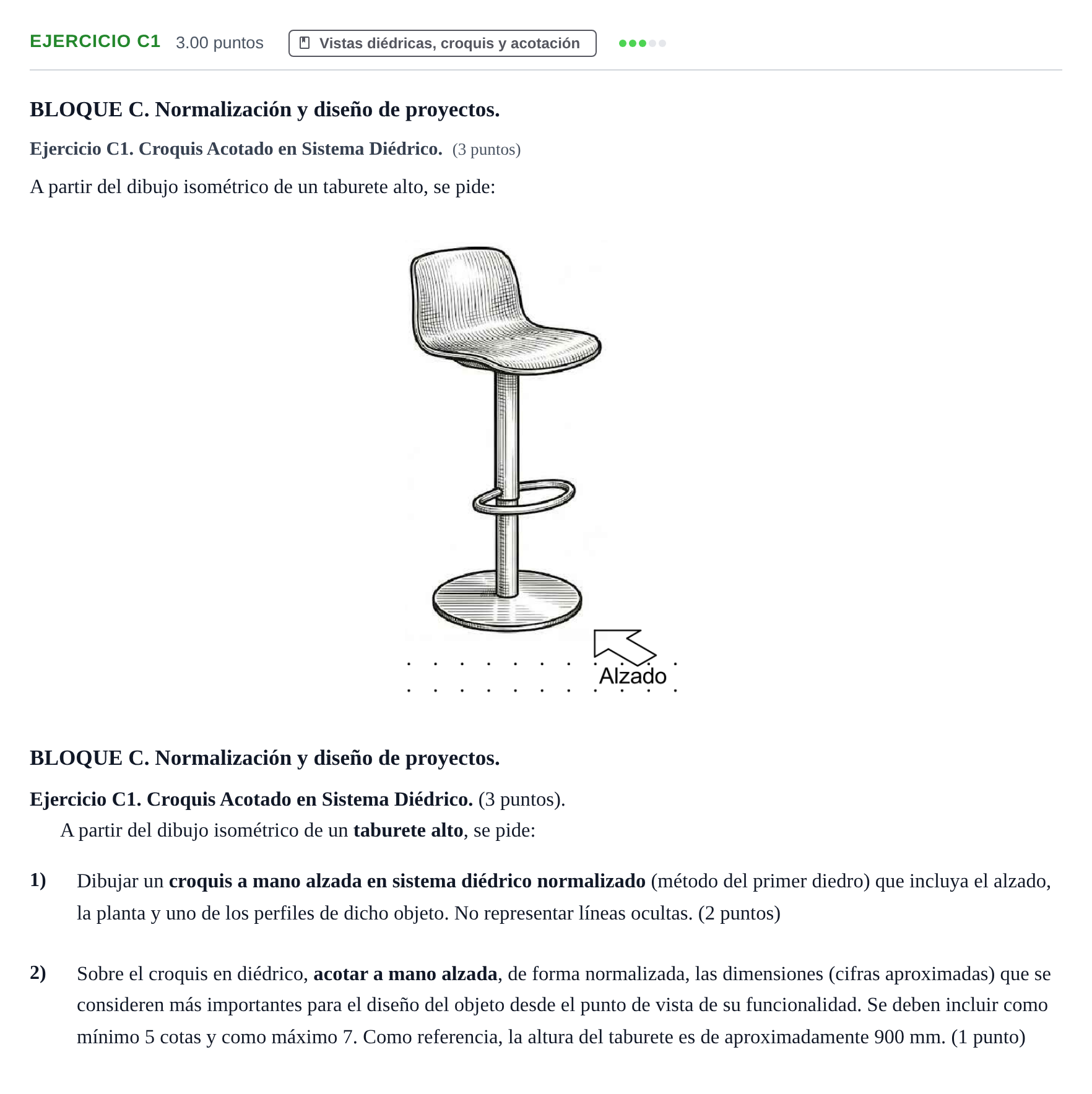

A partir del dibujo isométrico de un taburete alto, se pide:
BLOQUE C. Normalización y diseño de proyectos.
Ejercicio C1. Croquis Acotado en Sistema Diédrico. (3 puntos).
A partir del dibujo isométrico de un taburete alto, se pide:
1)
Dibujar un croquis a mano alzada en sistema diédrico normalizado (método del primer diedro) que incluya el alzado, la planta y uno de los perfiles de dicho objeto. No representar líneas ocultas. (2 puntos)
2)
Sobre el croquis en diédrico, acotar a mano alzada, de forma normalizada, las dimensiones (cifras aproximadas) que se consideren más importantes para el diseño del objeto desde el punto de vista de su funcionalidad. Se deben incluir como mínimo 5 cotas y como máximo 7. Como referencia, la altura del taburete es de aproximadamente 900 mm. (1 punto)
Solución
Según los criterios oficiales de corrección
1) Dibujar un croquis a mano alzada en sistema diédrico normalizado. 2) Acotar a mano alzada las dimensiones funcionales (entre 5 y 7 cotas).
Solución: 1. Croquis diédrico normalizado (C1.1, 2,00 puntos): - Representación a mano alzada de alzado, planta y perfil (izquierdo situado a la derecha del alzado) en el sistema del primer diedro. - Sin aristas ocultas, guardando correspondencia diédrica estricta y proporciones geométricas adecuadas de la base circular, fuste, reposapiés y asiento ergonómico. 2. Acotación funcional (C1.2, 1,00 punto): - Inclusión de entre 5 y 7 cotas normalizadas con cifras aproximadas coherentes con la altura total de . - Cotas principales: altura total (), altura del asiento (), altura del reposapiés (), ancho/profundidad del asiento (, ), y diámetro o anchura de la base.
