Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2025

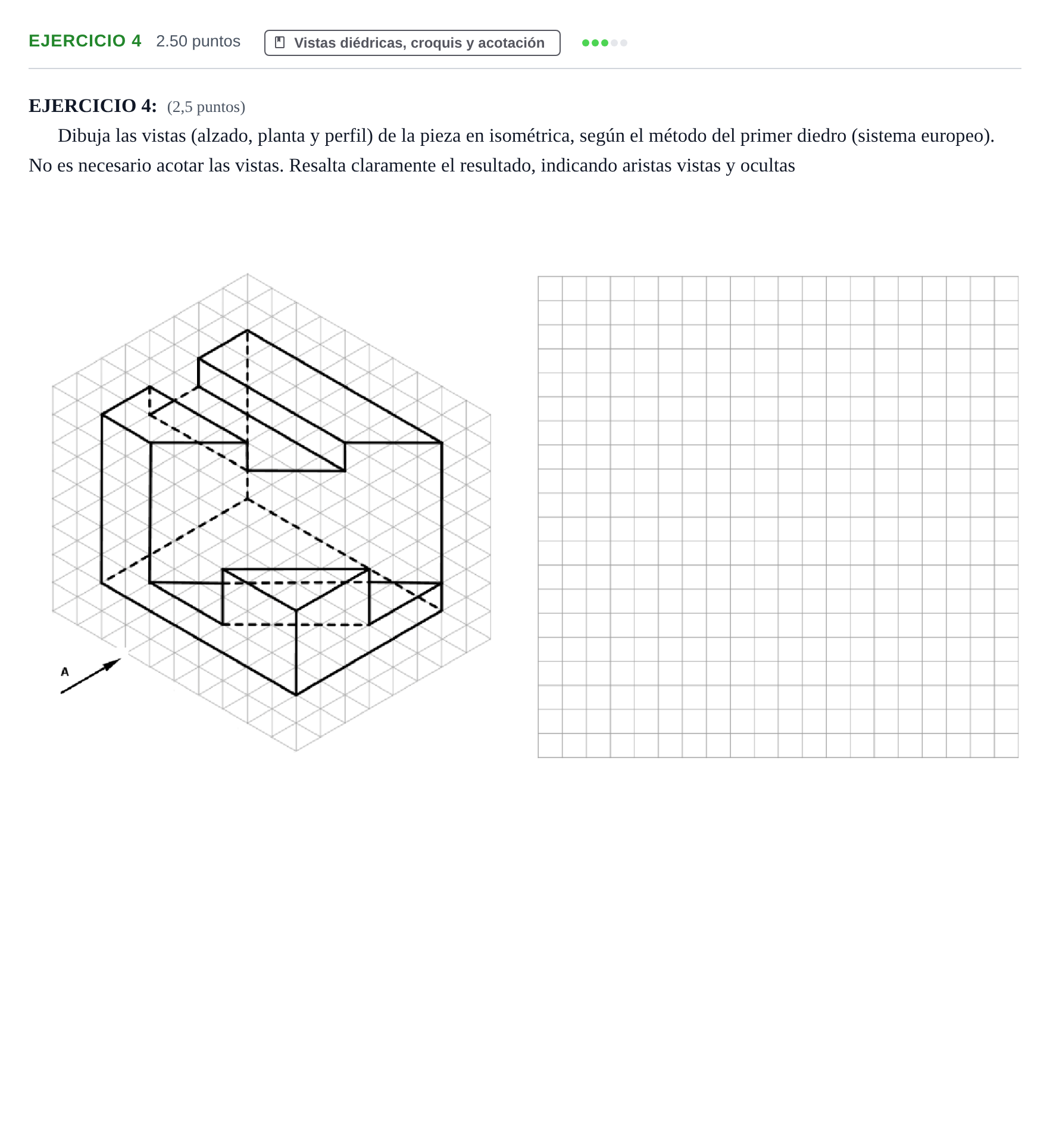

Dibuja las vistas (alzado, planta y perfil) de la pieza en isométrica, según el método del primer diedro (sistema europeo).

Solución: Las vistas ortogonales son: - Alzado (mirando según la flecha $A$): contorno cuadrado exterior de $6\times 6$ módulos, con una ranura rectangular superior de $2$ módulos de ancho por $1$ de profundidad, una pared vertical a la izquierda de $2$ módulos de ancho que baja hasta $2$ módulos de la base, un escalón inferior con línea continua en la base y una arista oculta a $1$ módulo de la base correspondiente al vaciado interior. - Perfil izquierdo (a la derecha del alzado): muestra la forma en 'C' o entrante lateral, con un rebaje superior a $1$ módulo de la arista derecha, un plano inclinado inferior y las aristas ocultas horizontales correspondientes a los escalonamientos interiores. - Planta (debajo del alzado): muestra las divisiones longitudinales de las caras superiores y las líneas oblicuas a $45^\circ$ que corresponden a la rampa o chaflán inferior.
