Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2025

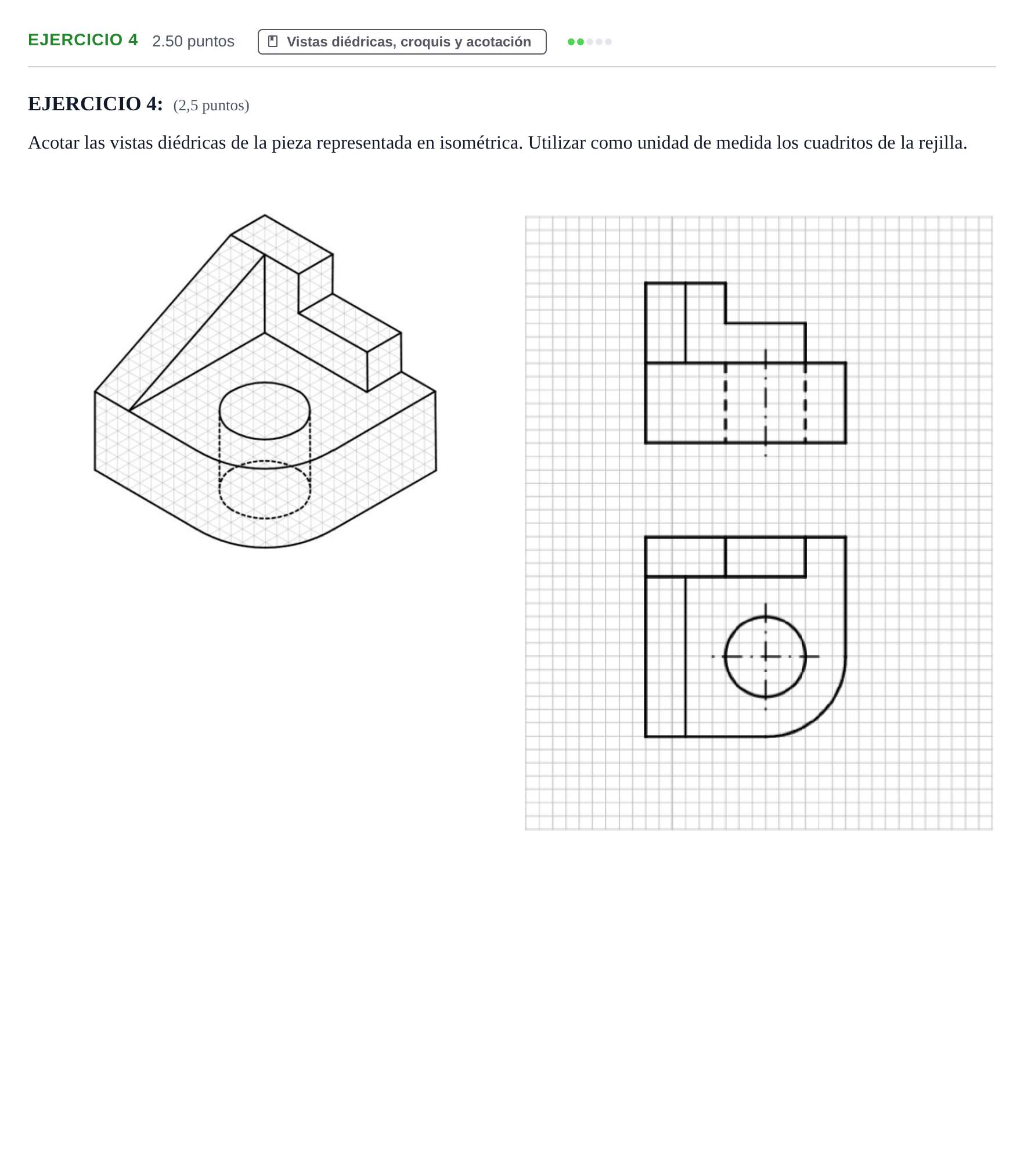

Acotar las vistas diédricas de la pieza representada en isométrica. Utilizar como unidad de medida los cuadritos de la rejilla.

Solución: Acotación normalizada de las vistas diédricas: - En el alzado: altura total (12), altura de la base (6), altura del escalón superior (3), anchura total (15). - En la planta: anchura del nervio (3), distancia al eje del taladro (6), diámetro del taladro interior (⌀3), radio del redondeo exterior (R6), fondo de la base (9) y fondo del resalte superior (3 + 6 repartidos adecuadamente sin cotas redundantes).
