Ejercicio C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2026
Tema: Vistas diédricas, croquis y acotación · Del examen Extraordinaria (2026)

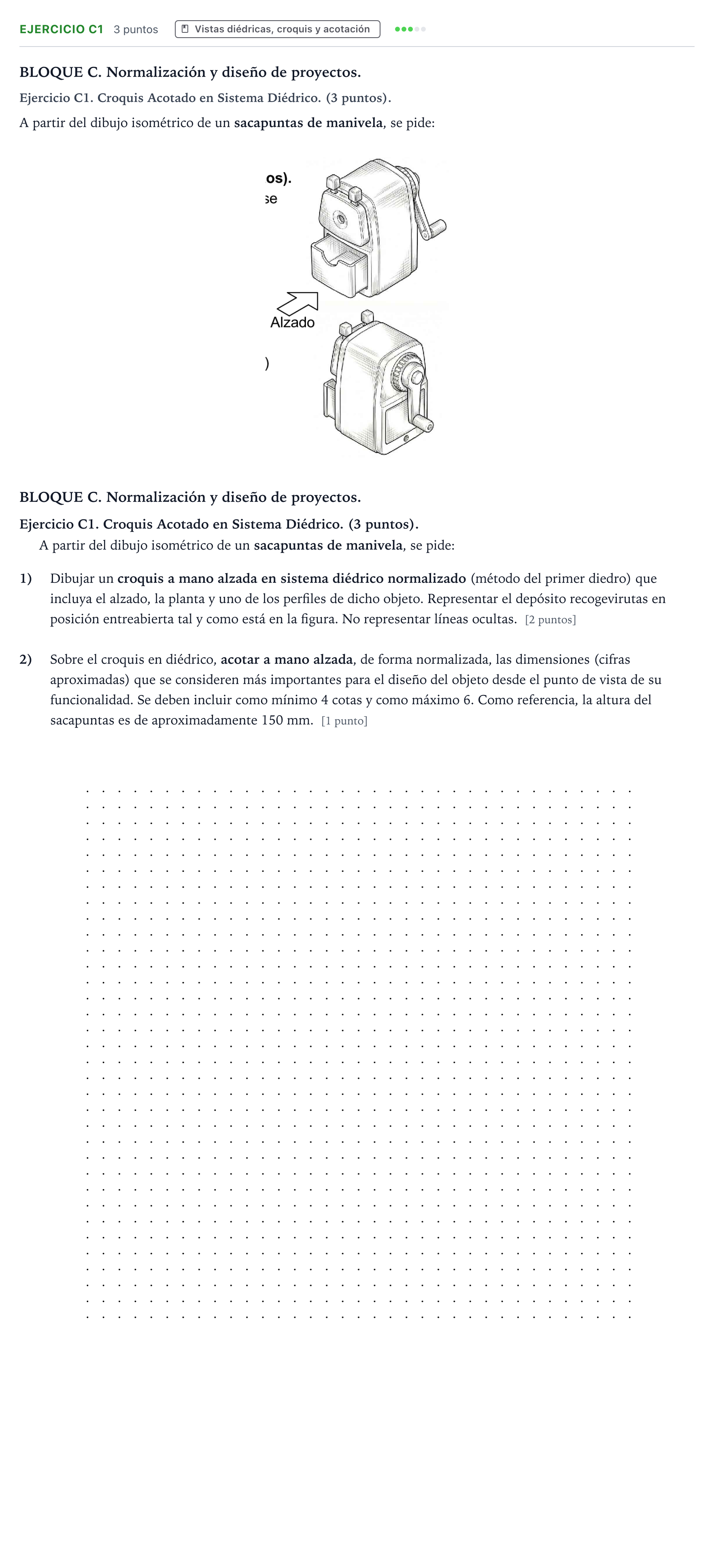

Enunciado
BLOQUE C. Normalización y diseño de proyectos.
Ejercicio C1. Croquis Acotado en Sistema Diédrico. (3 puntos).
A partir del dibujo isométrico de un sacapuntas de manivela, se pide:
BLOQUE C. Normalización y diseño de proyectos.
Ejercicio C1. Croquis Acotado en Sistema Diédrico. (3 puntos).
A partir del dibujo isométrico de un sacapuntas de manivela, se pide:
1)
Dibujar un croquis a mano alzada en sistema diédrico normalizado (método del primer diedro) que incluya el alzado, la planta y uno de los perfiles de dicho objeto. Representar el depósito recogevirutas en posición entreabierta tal y como está en la figura. No representar líneas ocultas. [2 puntos]
2)
Sobre el croquis en diédrico, acotar a mano alzada, de forma normalizada, las dimensiones (cifras aproximadas) que se consideren más importantes para el diseño del objeto desde el punto de vista de su funcionalidad. Se deben incluir como mínimo 4 cotas y como máximo 6. Como referencia, la altura del sacapuntas es de aproximadamente 150 mm. [1 punto]
Solución
Según los criterios oficiales de corrección
1) Dibujar un croquis a mano alzada en sistema diédrico normalizado (alzado, planta y perfil). 2) Acotar a mano alzada de forma normalizada entre 4 y 6 cotas funcionales.
Solución: Solución gráfica: - Vistas en sistema europeo (primer diedro): Alzado con la entrada del lápiz frontal y el cajetín entreabierto; Perfil izquierdo a la derecha mostrando la manivela y el cajetín sobresaliendo; Planta inferior alineada con el alzado. - Acotación funcional (entre 4 y 6 cotas): Cotas principales como altura total (), diámetro del orificio de entrada (), longitud de la base o cuerpo (), profundidad del cuerpo () y longitud total incluyendo manivela ().
La explicación paso a paso, hecha con IA, es Premium. Premium
