Opción C - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2024

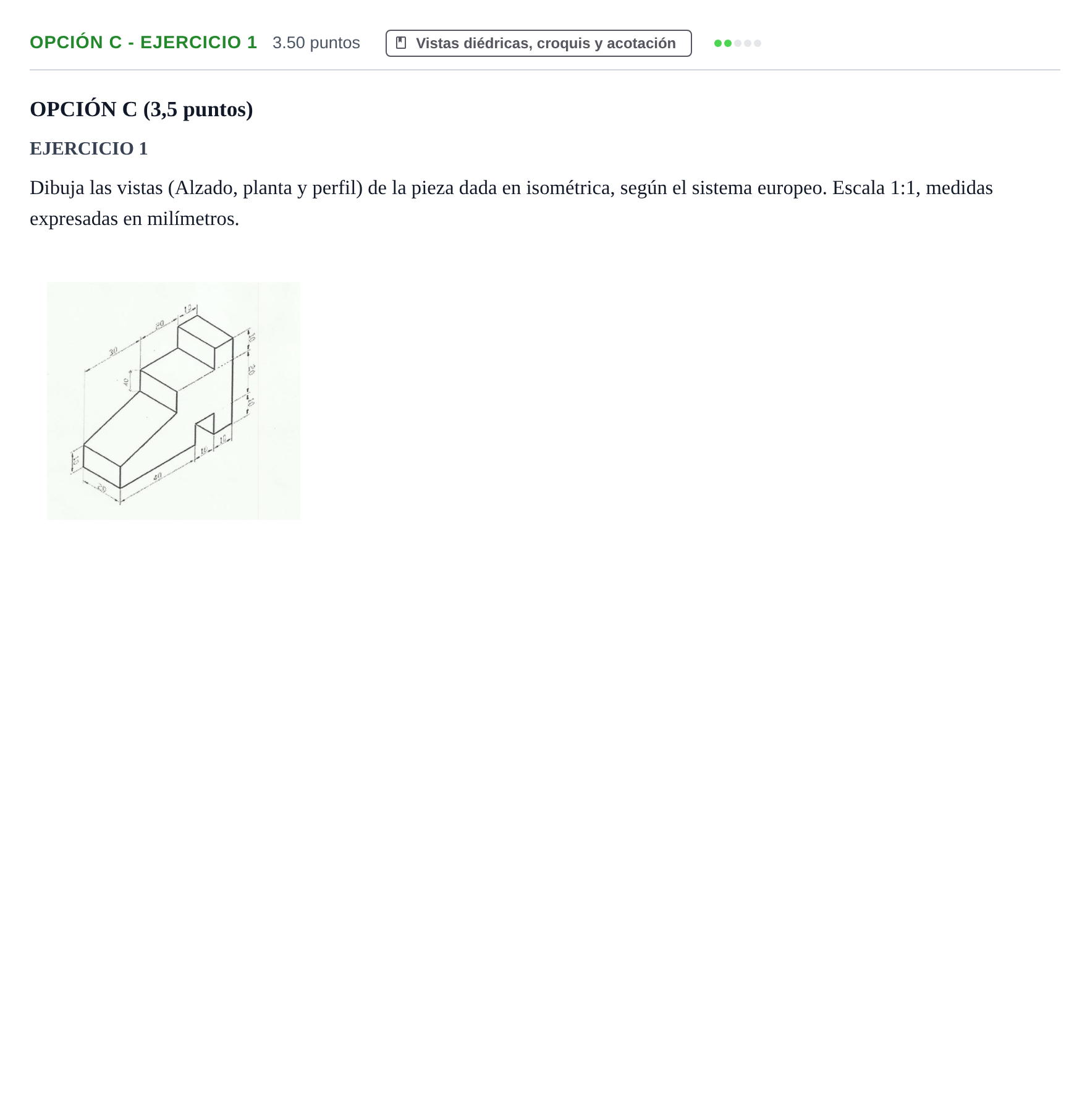

Dibuja las vistas (Alzado, planta y perfil) de la pieza dada en isométrica, según el sistema europeo. Escala 1:1, medidas expresadas en milímetros.

Solución: Representación de las tres vistas normalizadas (sistema europeo): - Alzado (vista frontal): Muestra el perfil en L escalonado con la rampa frontal, el escalón intermedio y la ranura o hendidura inferior de base rectangular (10 mm de ancho por 10 mm de altura). - Planta (vista superior, situada debajo del alzado): Muestra la anchura de 20 mm constante y las distintas caras horizontales e inclinadas, con una línea discontinua que representa la arista oculta del hueco inferior. - Perfil (perfil izquierdo proyectado a la derecha del alzado): Muestra los rectángulos correspondientes a las diferentes alturas escalonadas de la pieza.
