OPCIÓN C - EJERCICIO 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2024

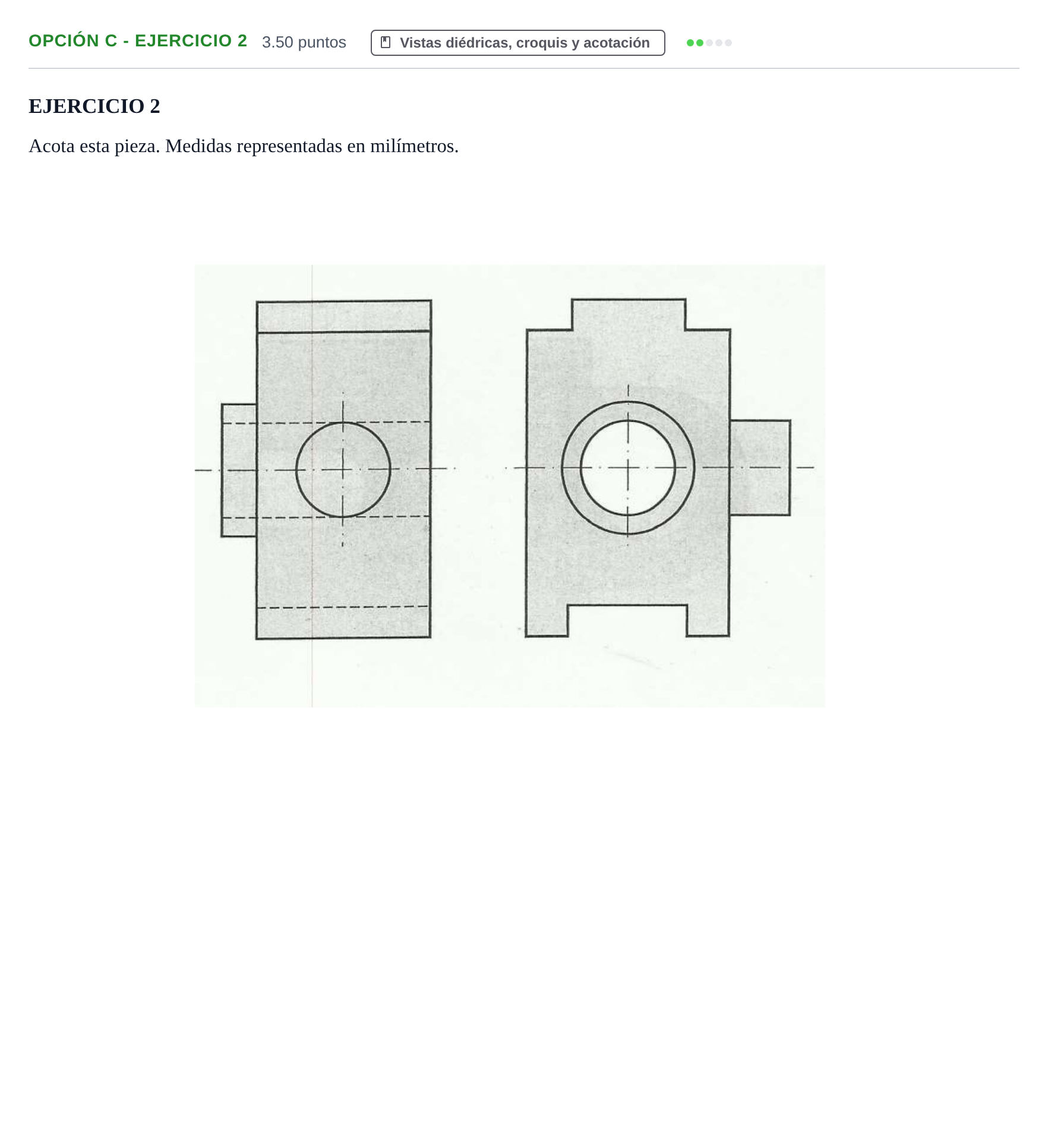

Acota esta pieza. Medidas representadas en milímetros.

Solución: Acotación normalizada de la pieza según el modelo oficial: - Anchura total: $35\ \text{mm}$. - Altura total: $65\ \text{mm}$. - Diámetro interior del orificio: $\varnothing 20$. - Radio exterior del resalte cilíndrico / arco concéntrico: $R15$. - Altura del saliente lateral: $20\ \text{mm}$.
