Opción C - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2024

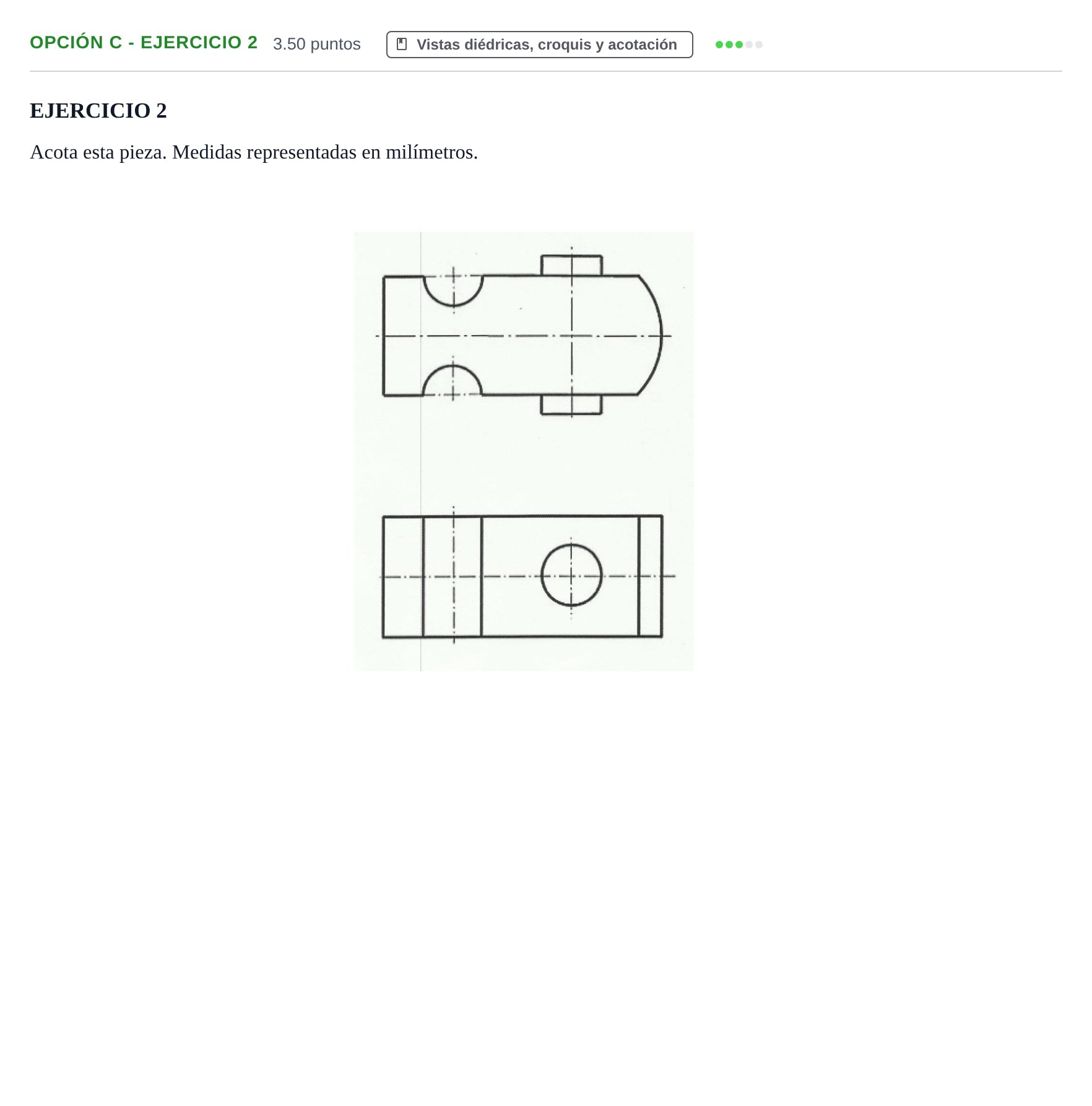

Acota esta pieza. Medidas representadas en milímetros.

Solución: Acotación normalizada de la pieza según las normas UNE/ISO: - Anchura total: $35$ mm. - Altura total: $35$ mm. - Posicionamiento longitudinal de centros y escalones: cotas de $12$, $17$ y $52$ mm (o $54$ mm al eje de simetría transversal). - Posición de los semicírculos laterales: distancia de $20$ mm desde el extremo. - Dimensiones de elementos curvos y taladros: diámetro del taladro $\varnothing 17$, radio del redondeo del extremo $R\,25$. - Saliente lateral acotado convenientemente.
