OPCIÓN C - EJERCICIO 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2024
Tema: Vistas diédricas, croquis y acotación · Del examen Extraordinaria (2024)

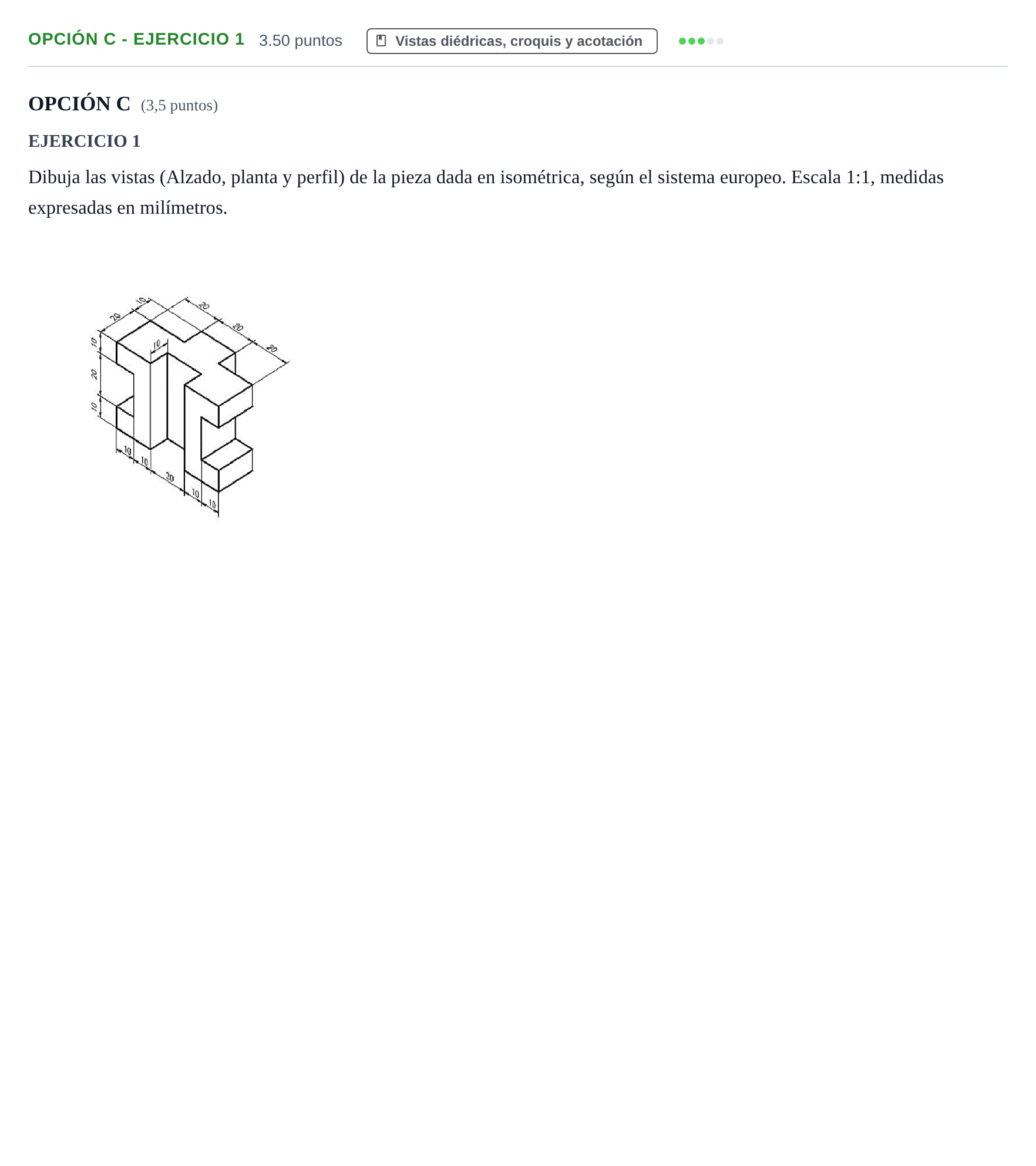

Enunciado
OPCIÓN C (3,5 puntos)
EJERCICIO 1
Dibuja las vistas (Alzado, planta y perfil) de la pieza dada en isométrica, según el sistema europeo. Escala 1:1, medidas expresadas en milímetros.
Solución
Según los criterios oficiales de corrección
Dibuja las vistas (Alzado, planta y perfil) de la pieza dada en isométrica, según el sistema europeo. Escala 1:1, medidas expresadas en milímetros.
Solución: Disposición de las vistas en sistema europeo: - Alzado principal: Representación frontal que define los escalonamientos y ranuras en altura y anchura. - Planta: Situada directamente debajo del alzado, manteniendo la correspondencia vertical de anchuras y mostrando los rebajes. - Perfil: Correspondiente en altura con el alzado y alineado según el sentido de observación, indicando con líneas discontinuas las aristas ocultas.
