Enunciado

2) Atenció: dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric clàssic. Determinau la secció en veritable magnitud produïda pel pla definit pels punts A, B i C a l'hexaedre donat. (2,5 punts)

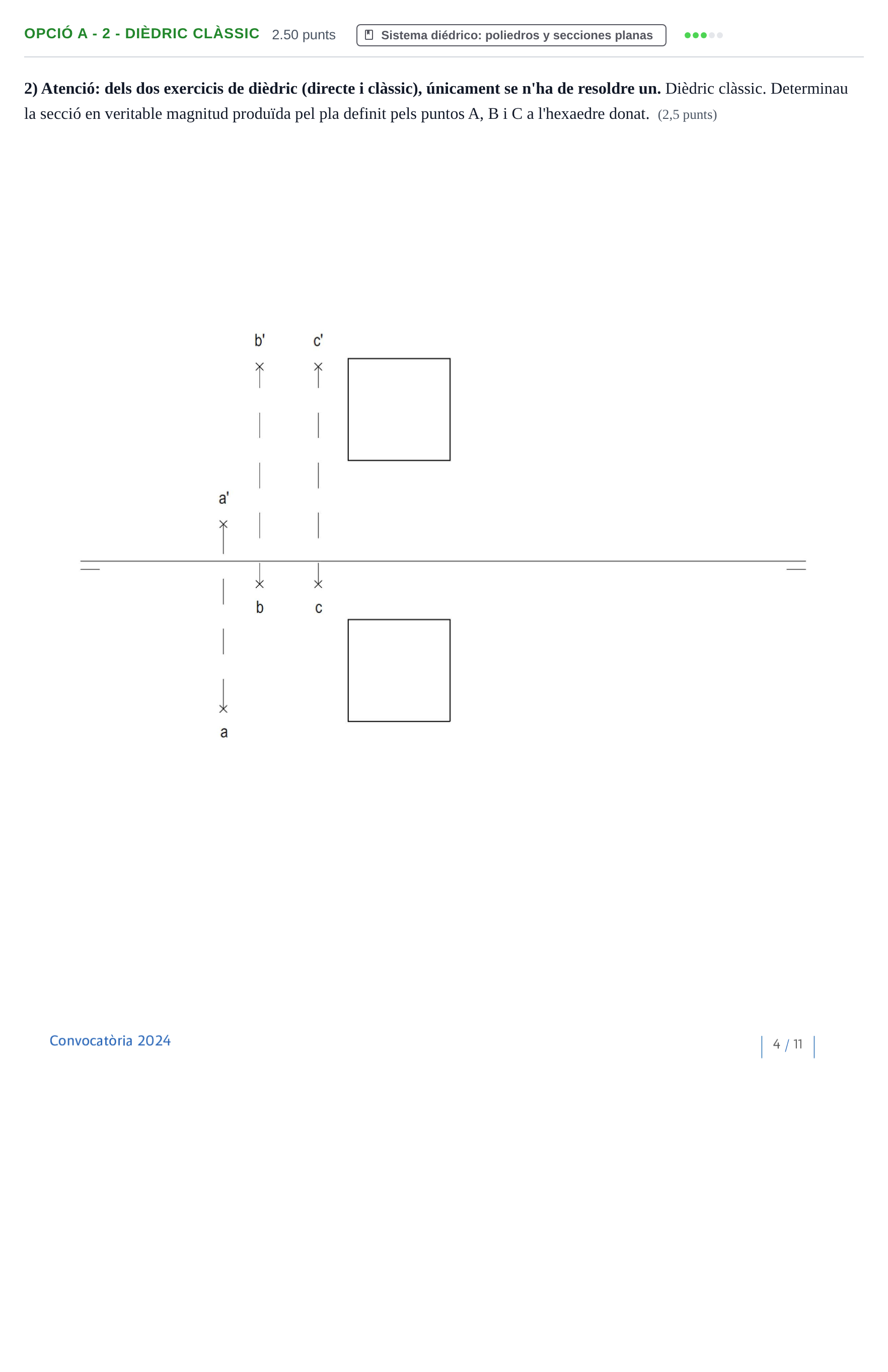

Enunciado: Ejercicio Opció A - 2 - Dièdric clàssic · Dibujo técnico II PAU Baleares Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Dièdric clàssic. Determinau la secció en veritable magnitud produïda pel pla definit pels punts A, B i C a l'hexaedre donat.

Solución: La secció sobre l'hexaedre resulta en un rectangle que talla les cares verticals del cub (representat en projecció horitzontal i vertical mitjançant línies discontínues a l'interior de les projeccions de l'hexaedre). La veritable magnitud (VM) s'obté abatent el pla de secció, resultant en la figura rectangular indicada.
