Pregunta 1 · Dibujo técnico II PAU Asturias Extraordinaria 2023

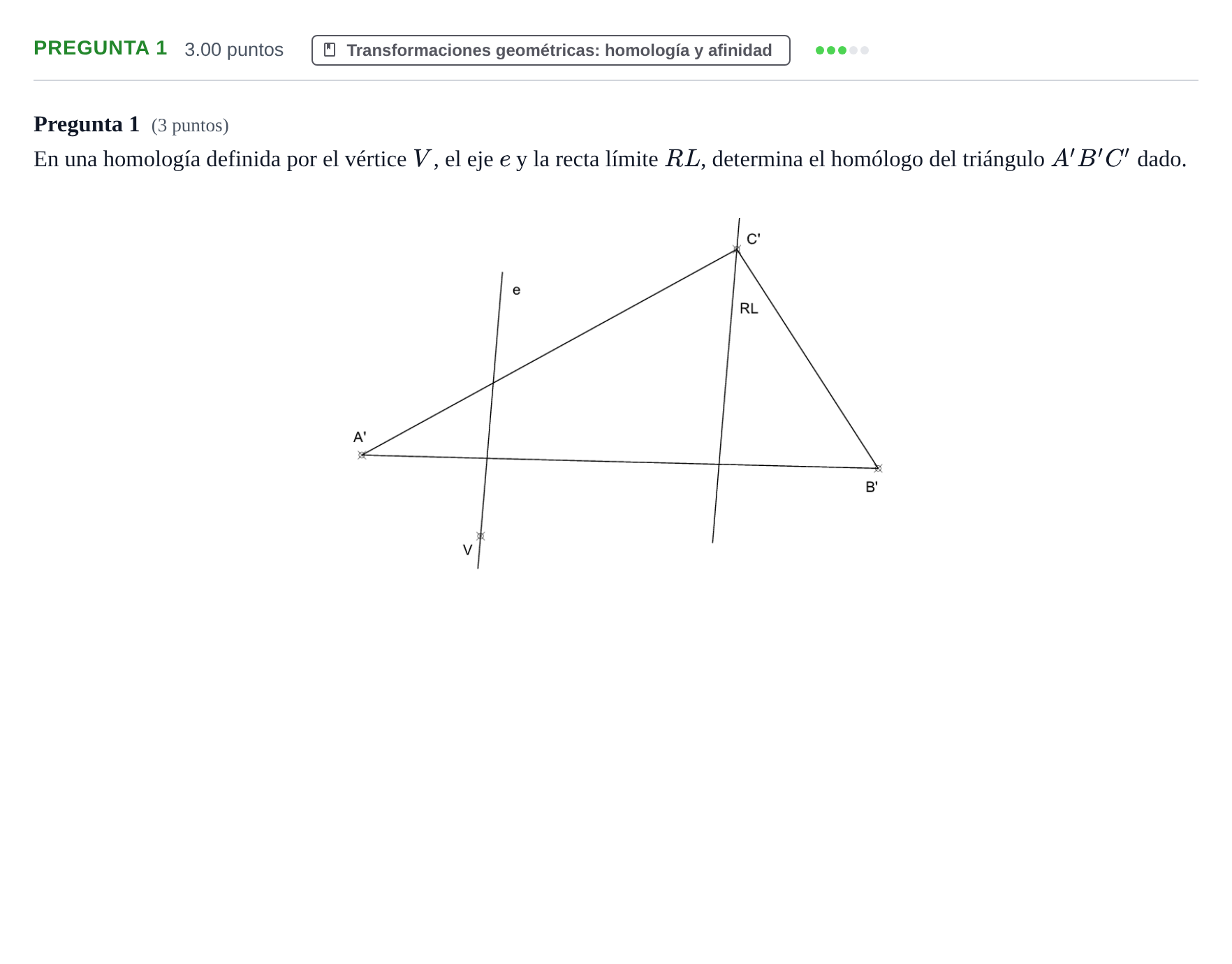

En una homología definida por el vértice V, el eje e y la recta límite RL, determina el homólogo del triángulo A'B'C' dado.

Solución: Determinación del triángulo homólogo $ABC$: - Se determinan las rectas límite o los puntos de corte de los lados con la recta límite $RL$. - Los rayos proyectantes desde $V$ determinan las direcciones de los lados homólogos. - El corte de los lados con el eje de homología $e$ son puntos dobles invariantes. - Se obtienen los vértices homólogos $A$, $B$ y $C$ alineados con $V$ y sus correspondientes $A'$, $B'$, $C'$.
