Ejercicio 1. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2026

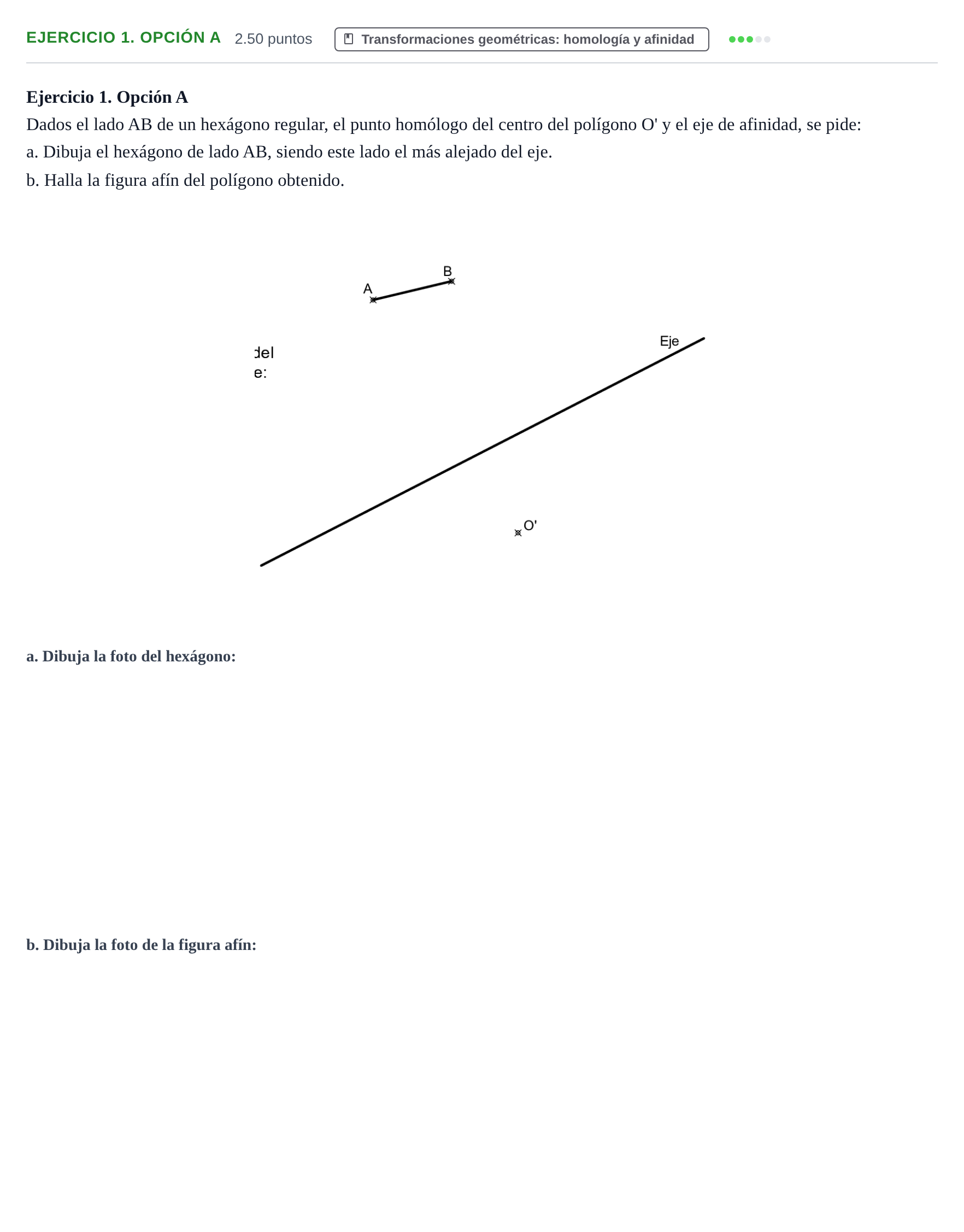

a. Dibuja el hexágono de lado AB, siendo este lado el más alejado del eje. b. Halla la figura afín del polígono obtenido.

Solución: a. Dibujo del hexágono (0,50 puntos): Se construye el hexágono regular de lado $AB$ situándolo en la posición solicitada (más alejado del eje). Se determinan los vértices $C, D, E, F$ y el centro $O$. b. Determinación de los puntos homólogos (1,50 puntos) y procedimiento empleado (0,50 puntos): Conocido el centro afín $O'$ y el eje de afinidad, se trazan las líneas de afinidad perpendiculares u oblicuas al eje según corresponda, determinando los puntos afines $A', B', C', D', E', F'$ mediante la conservación de la dirección de afinidad.
