Ejercicio 1 - Opción A · Dibujo técnico II PAU Asturias Ordinaria 2022

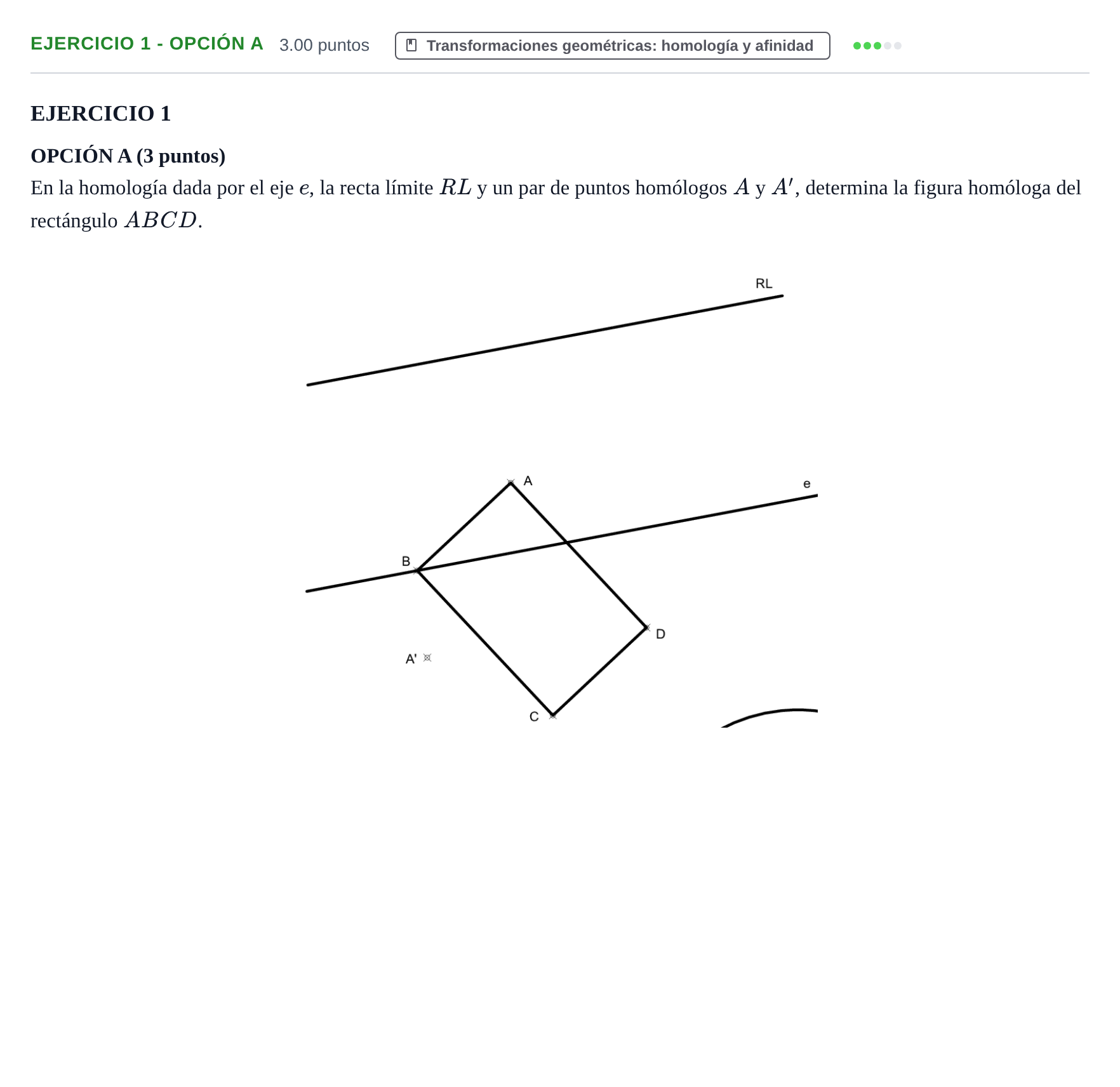

En la homología dada por el eje e, la recta límite RL y un par de puntos homólogos A y A', determina la figura homóloga del rectángulo ABCD.

Solución: Construcción geométrica completa donde se obtiene el centro de homología $V$ y los vértices homólogos $B'$, $C'$ y $D'$, resultando el cuadrilátero homólogo $A'B'C'D'$.
