Ejercicio 1 - Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2022

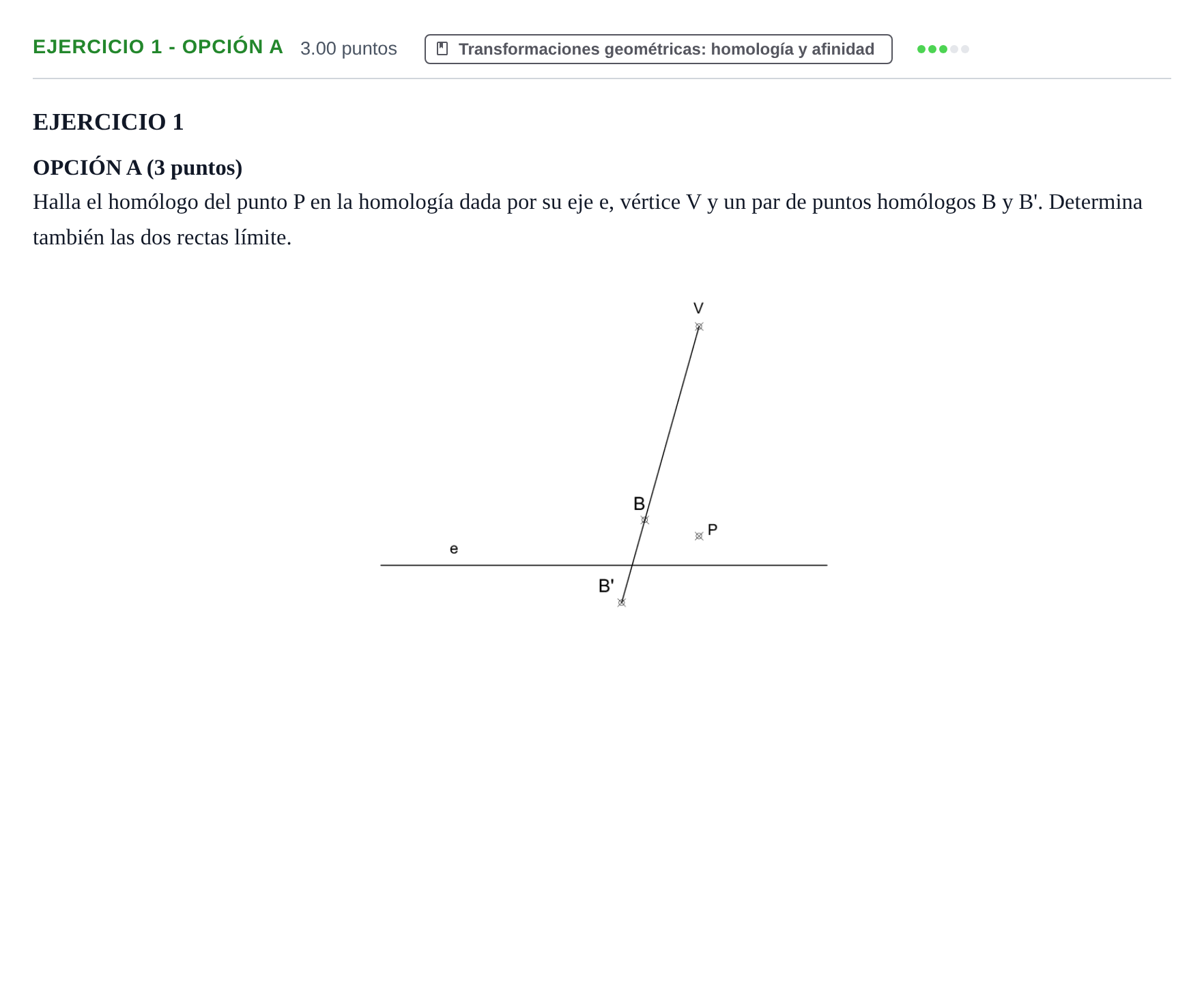

Halla el homólogo del punto P en la homología dada por su eje e, vértice V y un par de puntos homólogos B y B'. Determina también las dos rectas límite.

Solución: Construcción gráfica completa: 1. Determinación de la recta límite RL y la recta límite RL', paralelas al eje $e$. 2. Determinación del punto homólogo $P'$ mediante la intersección del rayo proyectivo $VP$ con la recta homóloga de una recta auxiliar que contenga a $P$ (por ejemplo, la recta $BP$ unida con $B'$ a través de su punto doble en el eje $e$).
