Ejercicio 4. Opción B · Dibujo técnico II PAU Asturias Ordinaria 2026

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Ordinaria (2026)

Enunciado

Ejercicio 4. Opción B

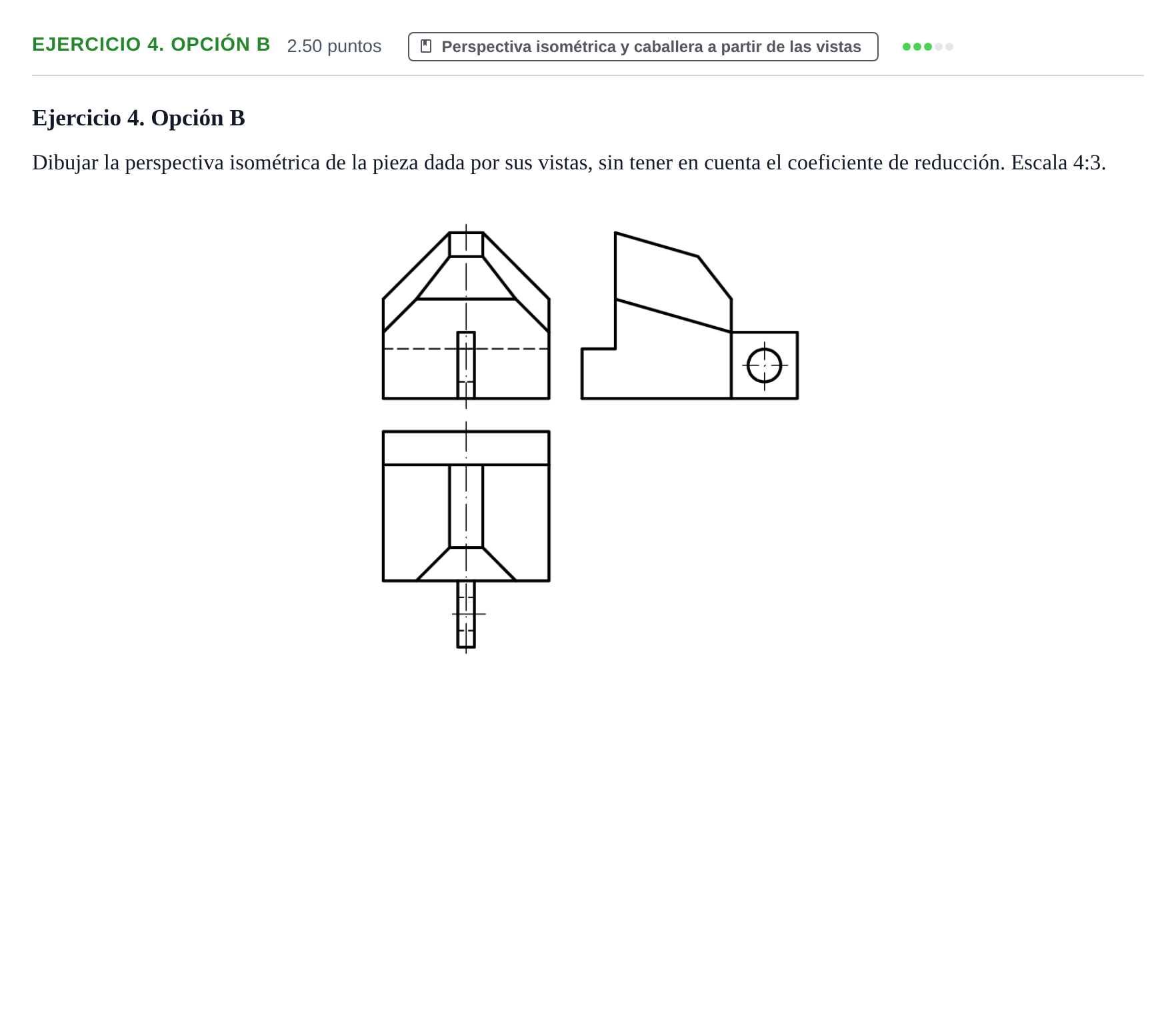

Dibujar la perspectiva isométrica de la pieza dada por sus vistas, sin tener en cuenta el coeficiente de reducción. Escala 4:3.

Enunciado: Ejercicio 4. Opción B · Dibujo técnico II PAU Asturias Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibujar la perspectiva isométrica de la pieza dada por sus vistas, sin tener en cuenta el coeficiente de reducción. Escala 4:3

Solución: Representación en perspectiva isométrica de la pieza a escala 4:3 sin reducción isométrica, mostrando el cuerpo principal con biseles simétricos, la ranura central y la orejeta lateral con taladro pasante.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
