Enunciado

Ejercicio 4. Opción B

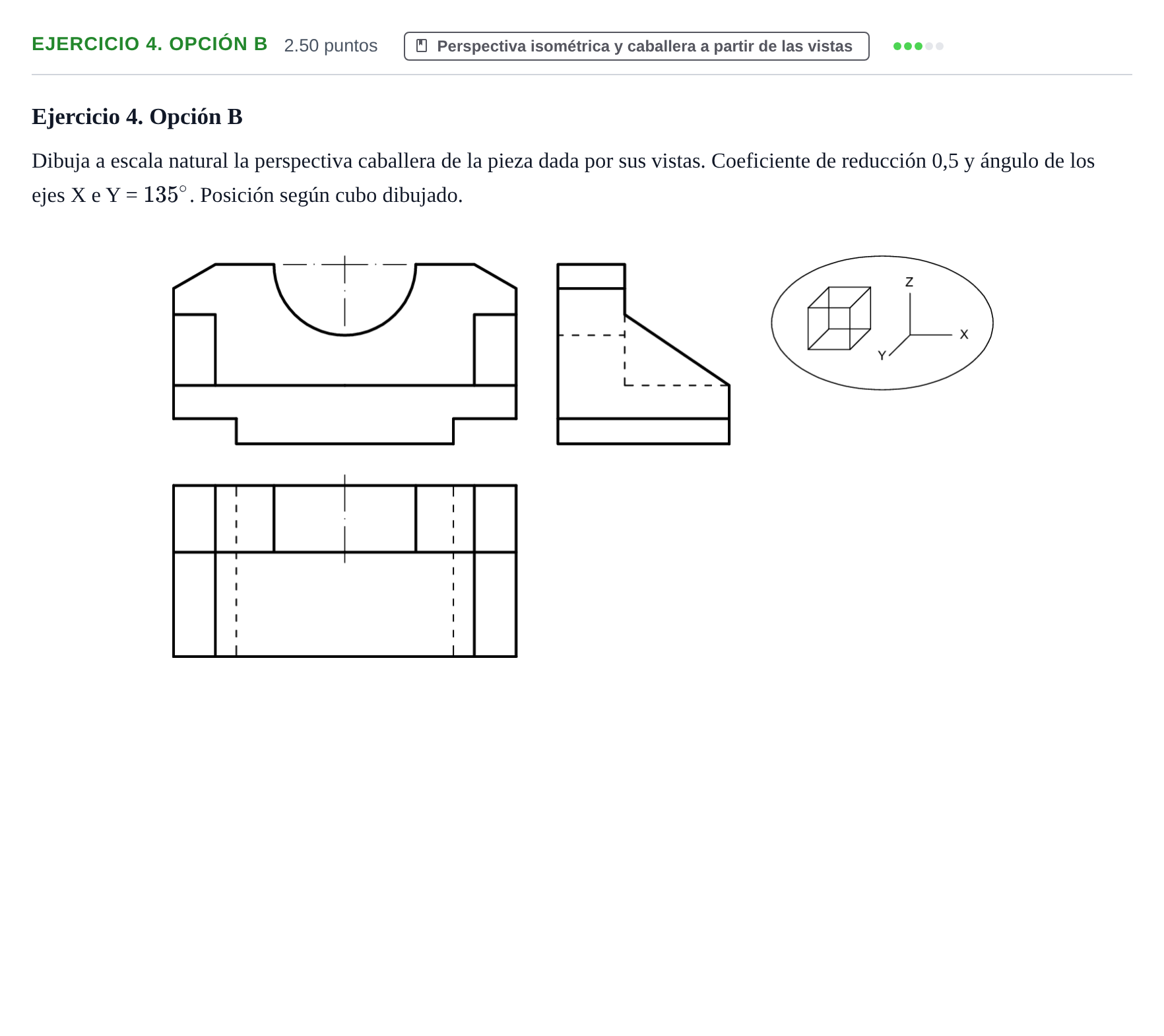

Dibuja a escala natural la perspectiva caballera de la pieza dada por sus vistas. Coeficiente de reducción 0,5 y ángulo de los ejes X e Y = 135∘135^\circ. Posición según cubo dibujado.

Enunciado: Ejercicio 4. Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibuja a escala natural la perspectiva caballera de la pieza dada por sus vistas. Coeficiente de reducción 0,5 y ángulo de los ejes X e Y = 135º. Posición según cubo dibujado.

Solución: Perspectiva caballera completa de la pieza orientada según los ejes indicados, con la ranura semicilíndrica superior y los planos inclinados.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
