APARTADO 3

OPCIÓN B. Sistemas automáticos (1 punto)

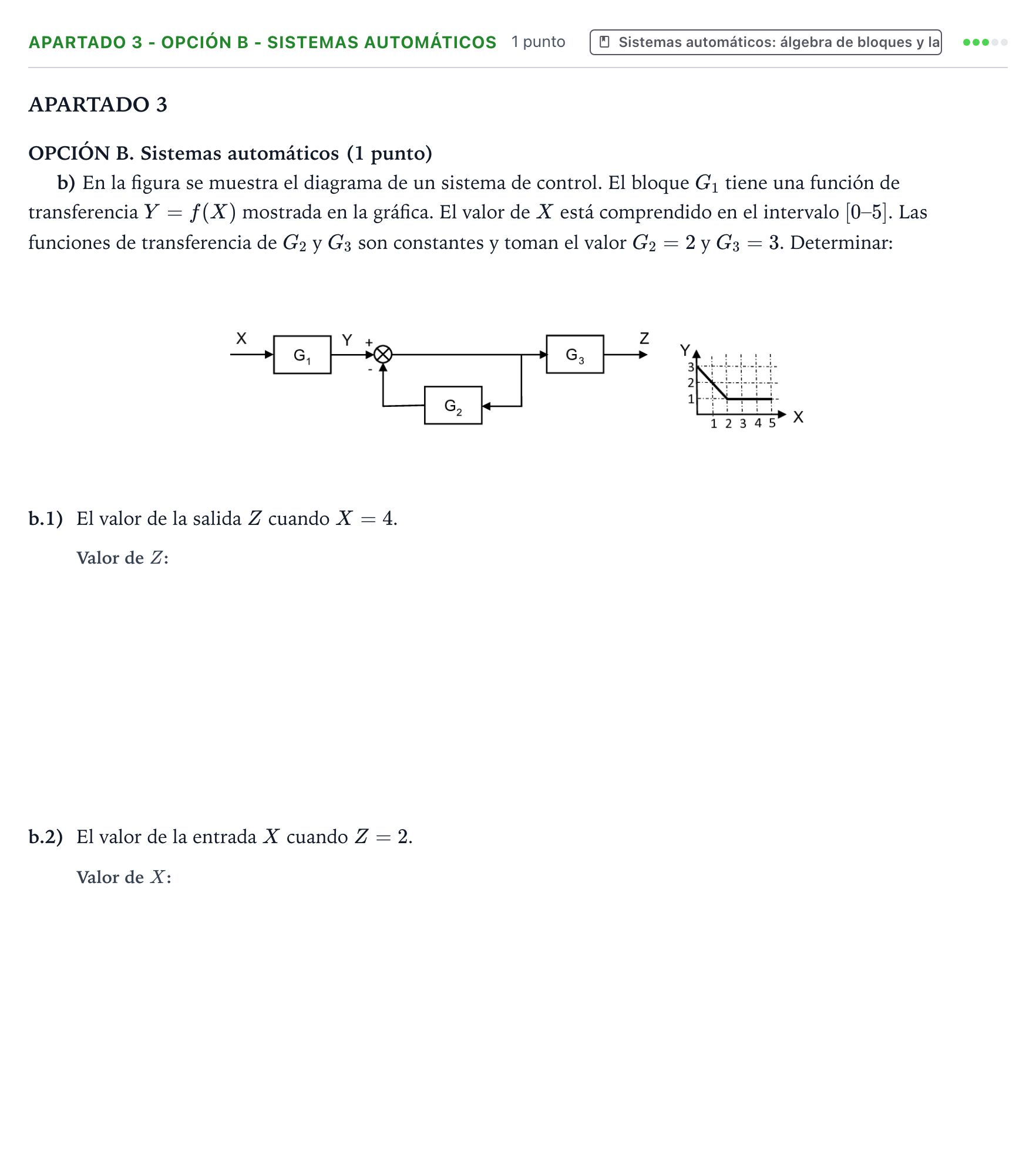

b) En la figura se muestra el diagrama de un sistema de control. El bloque $G_1$ tiene una función de transferencia $Y = f(X)$ mostrada en la gráfica. El valor de $X$ está comprendido en el intervalo $[0\text{--}5]$. Las funciones de transferencia de $G_2$ y $G_3$ son constantes y toman el valor $G_2 = 2$ y $G_3 = 3$. Determinar:

b.1)

El valor de la salida $Z$ cuando $X = 4$.

b.2)

El valor de la entrada $X$ cuando $Z = 2$.
