Apartado 3 - Opción A - Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

Tema: Sistemas automáticos: álgebra de bloques y lazo cerrado · Del examen Ordinaria Suplente 2 (2026)

Enunciado

APARTADO 3

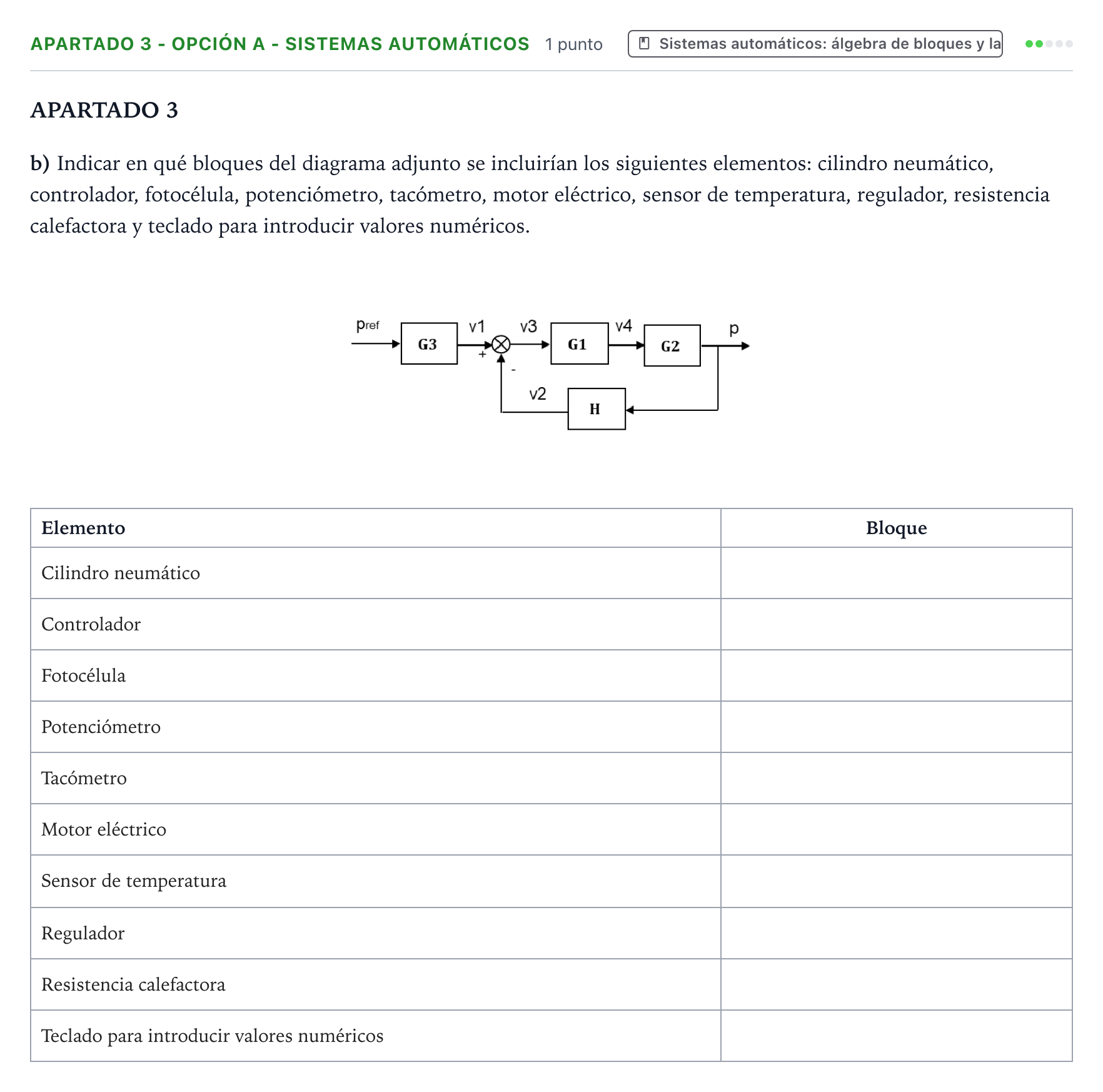

b) Indicar en qué bloques del diagrama adjunto se incluirían los siguientes elementos: cilindro neumático, controlador, fotocélula, potenciómetro, tacómetro, motor eléctrico, sensor de temperatura, regulador, resistencia calefactora y teclado para introducir valores numéricos.

Elemento

Bloque

Enunciado: Apartado 3 - Opción A - Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

Solución

Solución de AprenAI (no es la oficial)

b) Indicar en qué bloques del diagrama adjunto se incluirían los siguientes elementos: cilindro neumático, controlador, fotocélula, potenciómetro, tacómetro, motor eléctrico, sensor de temperatura, regulador, resistencia calefactora y teclado para introducir valores numéricos.

Solución: Cilindro neumático: G2; Controlador: G1; Fotocélula: H; Potenciómetro: G3; Tacómetro: H; Motor eléctrico: G2; Sensor de temperatura: H; Regulador: G1; Resistencia calefactora: G2; Teclado para introducir valores numéricos: G3.
