Enunciado

APARTADO 3

b) Una persona supervisa el nivel de agua de un depósito para riego agrícola, observando una escala graduada. Para mantenerlo próximo a un valor de referencia (consigna), ajusta manualmente la válvula de entrada, abriéndola o cerrándola según sea necesario. El flujo de agua que sale del depósito hacia los puntos de riego, varía con el tiempo, por lo que el volumen almacenado está sujeto a perturbaciones. Se pide:

b.1)

Representar el sistema de control de nivel de agua mediante un diagrama de bloques en lazo cerrado. [0,5 puntos]

b.2)

Identificar los siguientes elementos del diagrama: referencia, salida, controlador, planta y perturbación. [0,5 puntos]

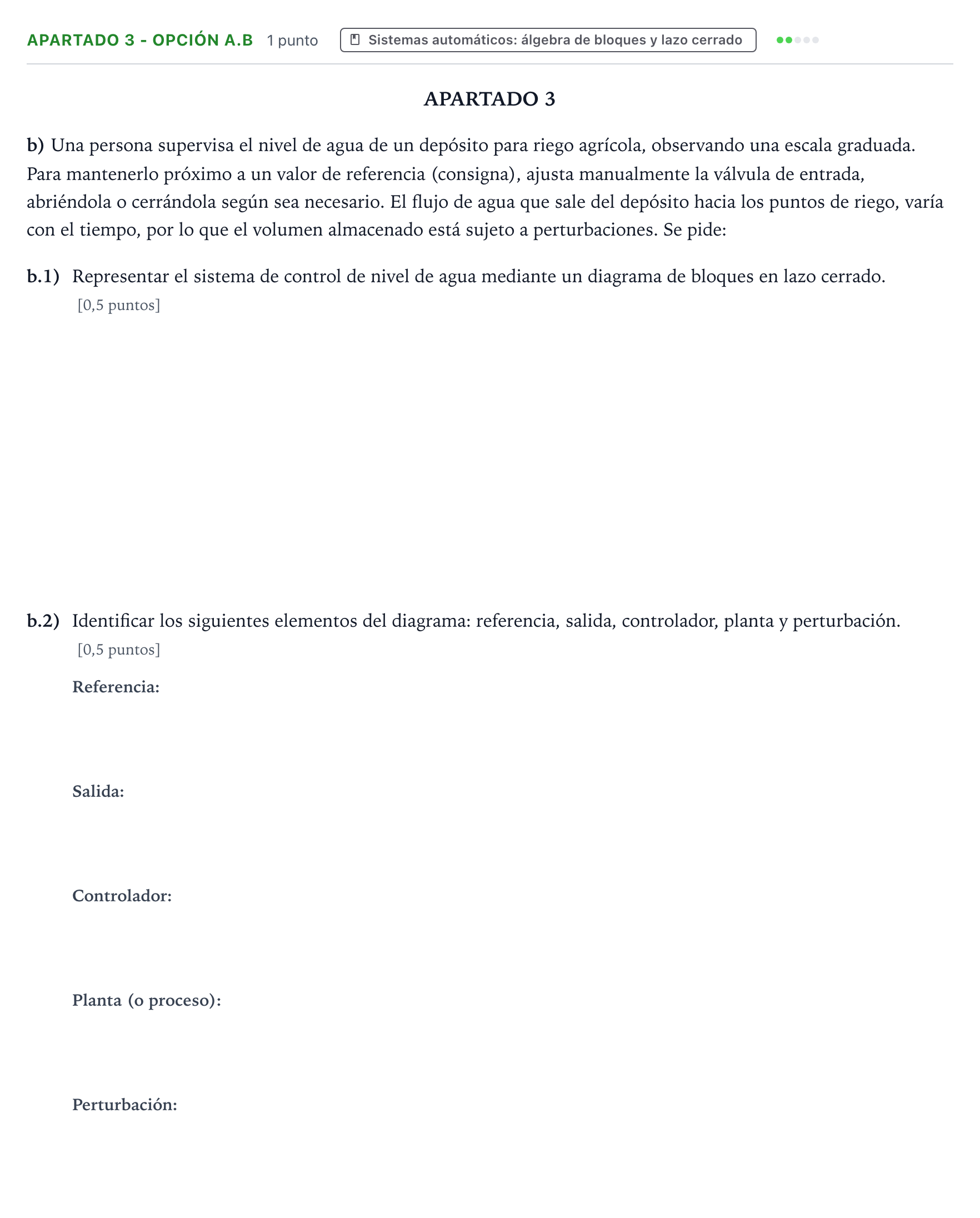

Enunciado: Apartado 3 - Opción A.b · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2026

Solución

Solución de AprenAI (no es la oficial)

b.1) Representar el sistema de control de nivel de agua mediante un diagrama de bloques en lazo cerrado.

Solución: Diagrama de bloques de lazo cerrado con: comparador (resta entre referencia y señal real medida), bloque controlador (persona/operario), actuador (válvula de entrada), planta/proceso (depósito de agua), perturbación aditiva (flujo de agua de salida) y sensor en la realimentación (escala graduada observada por la persona).

b.2) Identificar el elemento: referencia

Solución: Nivel de agua deseado (o valor de consigna)

b.2) Identificar el elemento: salida

Solución: Nivel real de agua en el depósito

Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium
