Apartado 3 - Opción B - b) Sistemas automáticos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2026

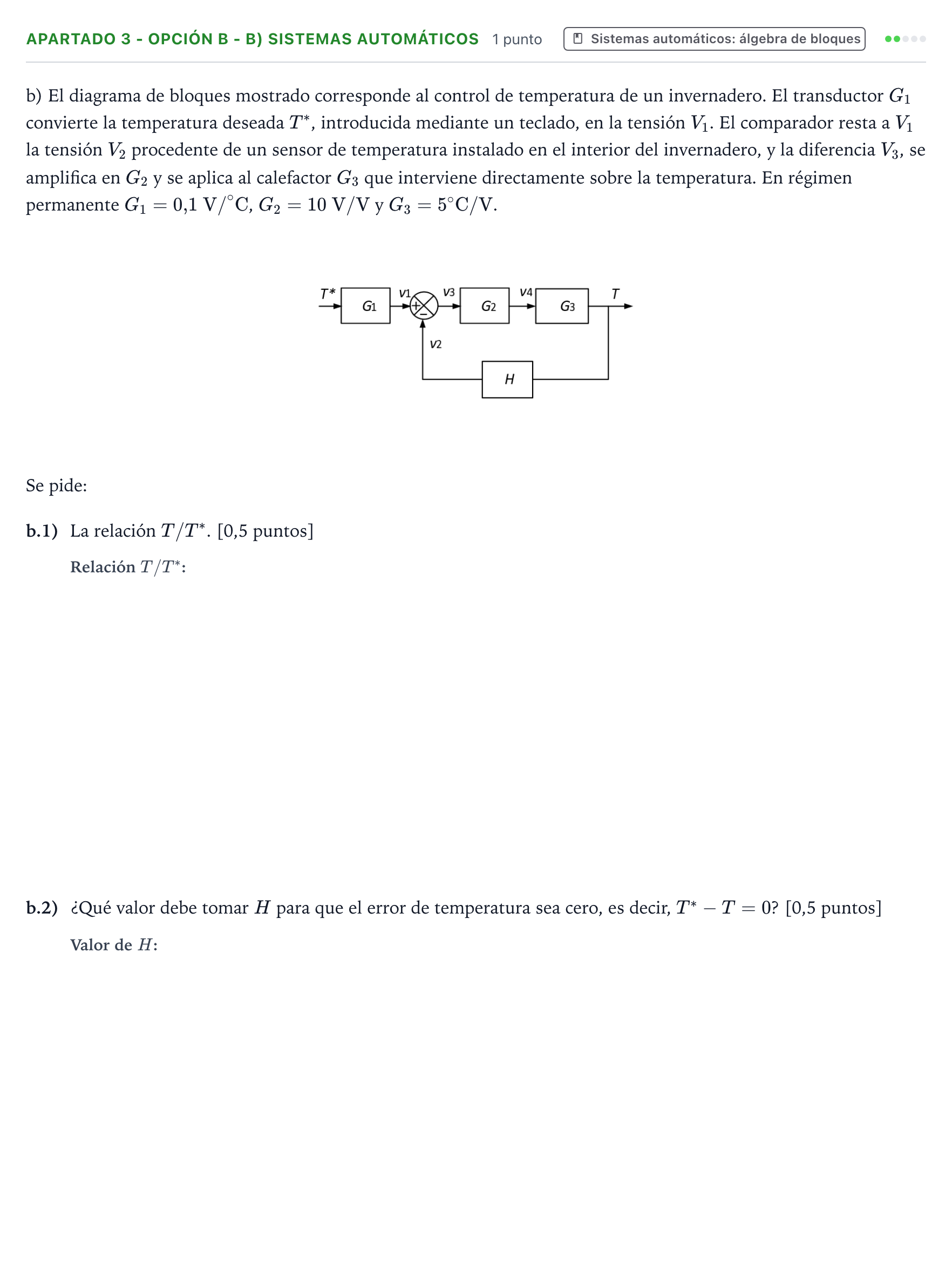

b) El diagrama de bloques mostrado corresponde al control de temperatura de un invernadero. El transductor $G_1$ convierte la temperatura deseada $T^*$, introducida mediante un teclado, en la tensión $V_1$. El comparador resta a $V_1$ la tensión $V_2$ procedente de un sensor de temperatura instalado en el interior del invernadero, y la diferencia $V_3$, se amplifica en $G_2$ y se aplica al calefactor $G_3$ que interviene directamente sobre la temperatura. En régimen permanente $G_1 = 0{,}1\text{ V/}^\circ\text{C}$, $G_2 = 10\text{ V/V}$ y $G_3 = 5\text{ }^\circ\text{C/V}$.

Se pide:

b.1)

La relación $T/T^*$. [0,5 puntos]

b.2)

¿Qué valor debe tomar $H$ para que el error de temperatura sea cero, es decir, $T^* - T = 0$? [0,5 puntos]
