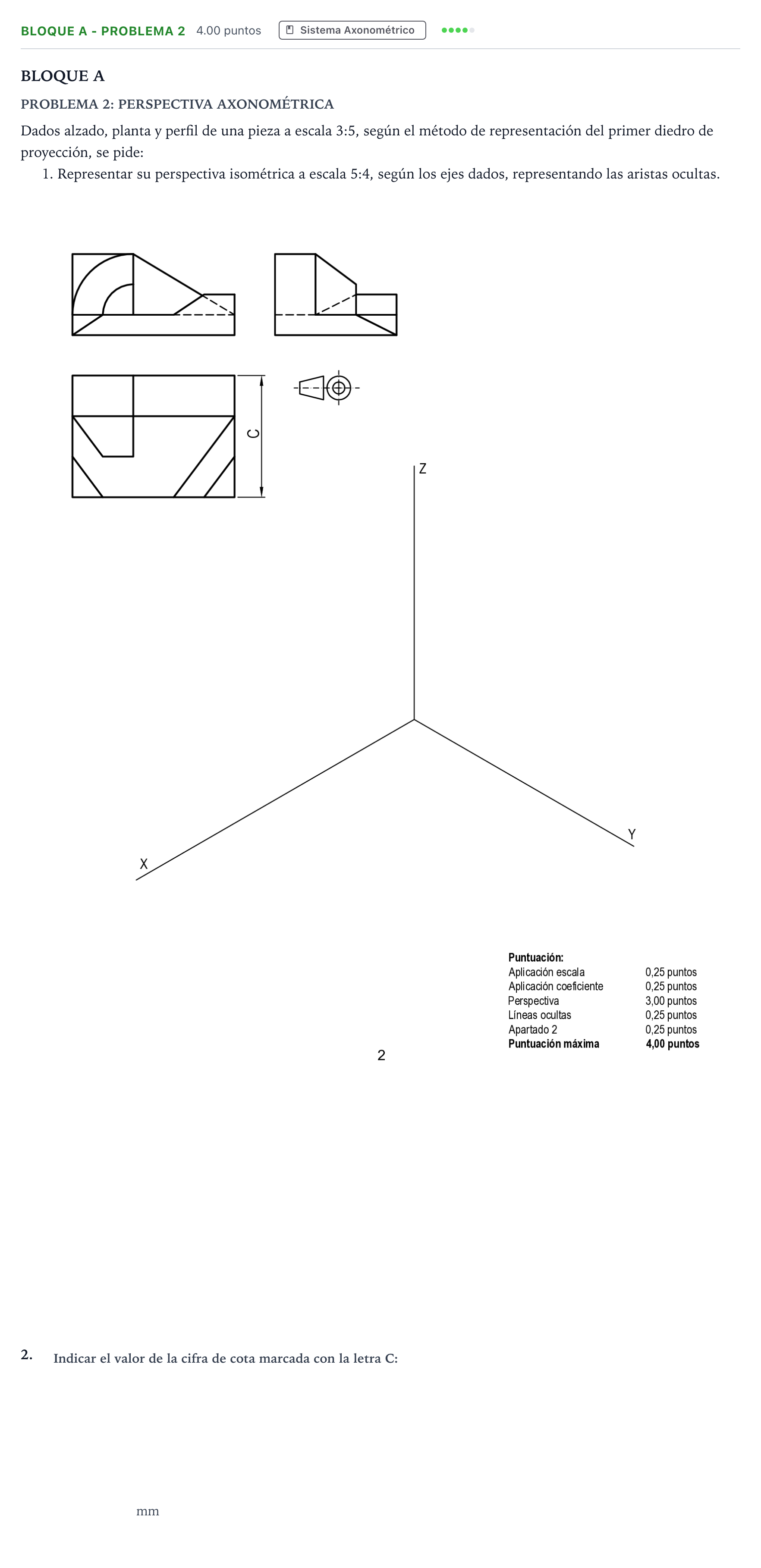

Enunciado
BLOQUE A
PROBLEMA 2: PERSPECTIVA AXONOMÉTRICA
Dados alzado, planta y perfil de una pieza a escala 3:5, según el método de representación del primer diedro de proyección, se pide:
1. Representar su perspectiva isométrica a escala 5:4, según los ejes dados, representando las aristas ocultas.
2.
mm
Solución
Solución de AprenAI (no es la oficial)
2. Indicar el valor de la cifra de cota marcada con la letra C: ______ mm.
Solución: 60
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
