Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Examen B 2020
Tema: Sistema Axonométrico · Del examen Examen B (2020)
Enunciado
BLOQUE A
PROBLEMA 2: SISTEMA AXONOMÉTRICO.

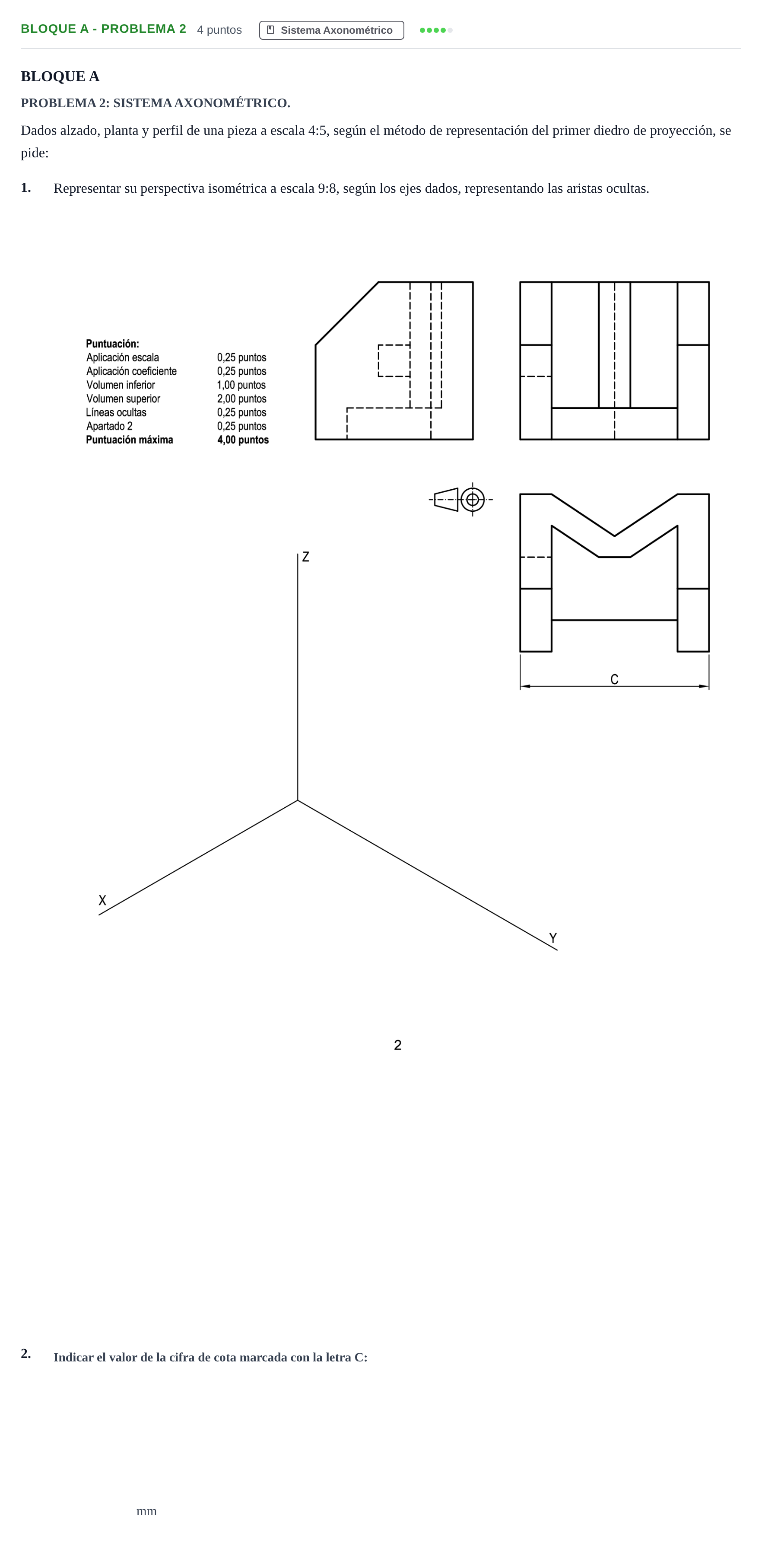

Dados alzado, planta y perfil de una pieza a escala 4:5, según el método de representación del primer diedro de proyección, se pide:
1.
Representar su perspectiva isométrica a escala 9:8, según los ejes dados, representando las aristas ocultas.
2.
mm
Solución
Solución de AprenAI (no es la oficial)
2. Indicar el valor de la cifra de cota marcada con la letra C: _______ mm.
Solución: mm
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
