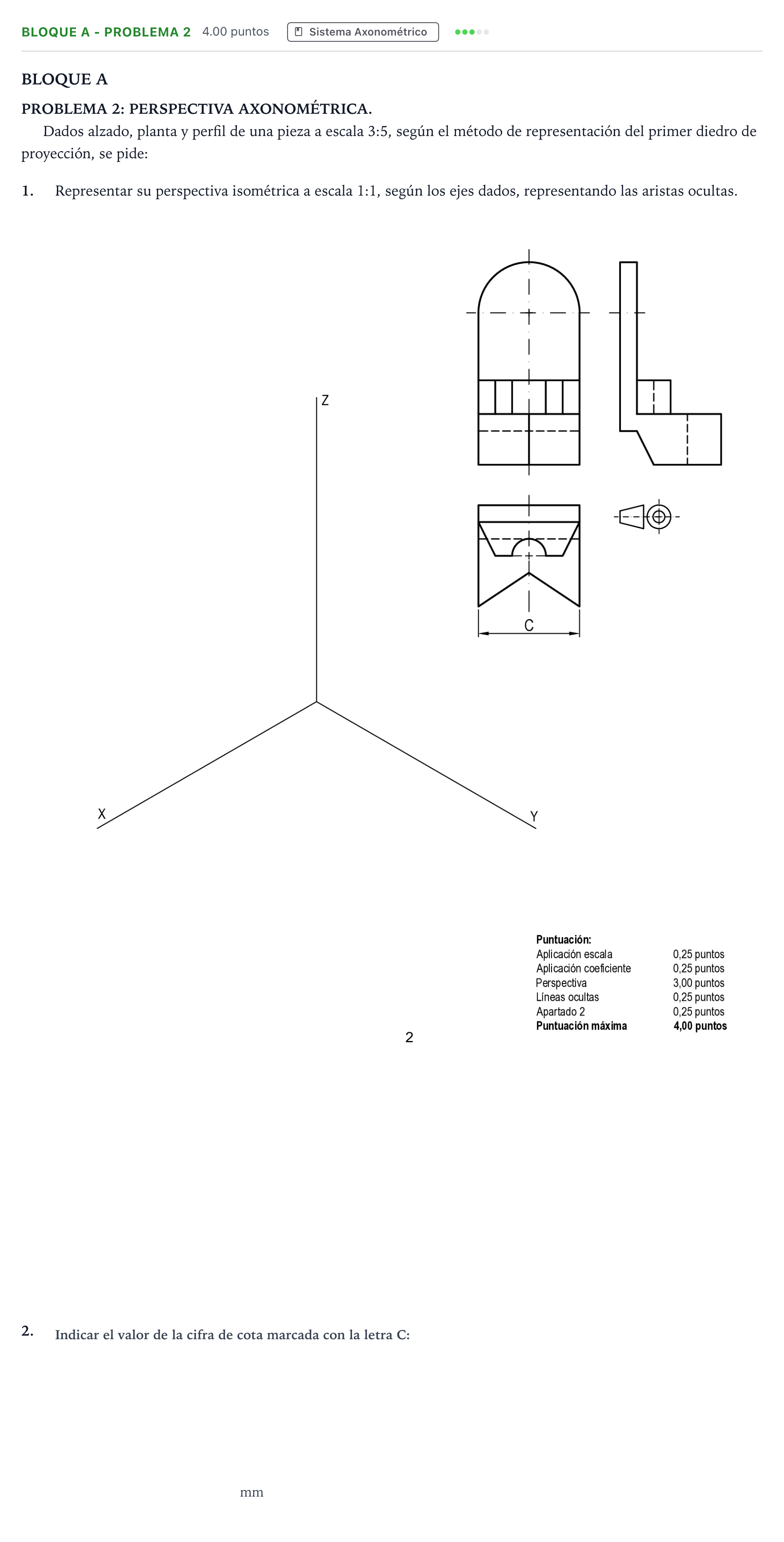

Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2021

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 50

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica completa de la pieza orientada adecuadamente respecto a los tres ejes axonométricos dados (eje X e Y para la base y anchura/profundidad, y eje Z para la altura), aplicando el coeficiente de reducción isométrica correspondiente ($\,0{,}816\,$ o reducción gráfica), dibujando la parte semicilíndrica superior, el hendido en V de la base y las ranuras/perforaciones, e incluyendo con trazo discontinuo todas las aristas ocultas vistas desde la posición dada.
