Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2021
Tema: Sistema Axonométrico · Del examen Ordinaria Suplente (2021)

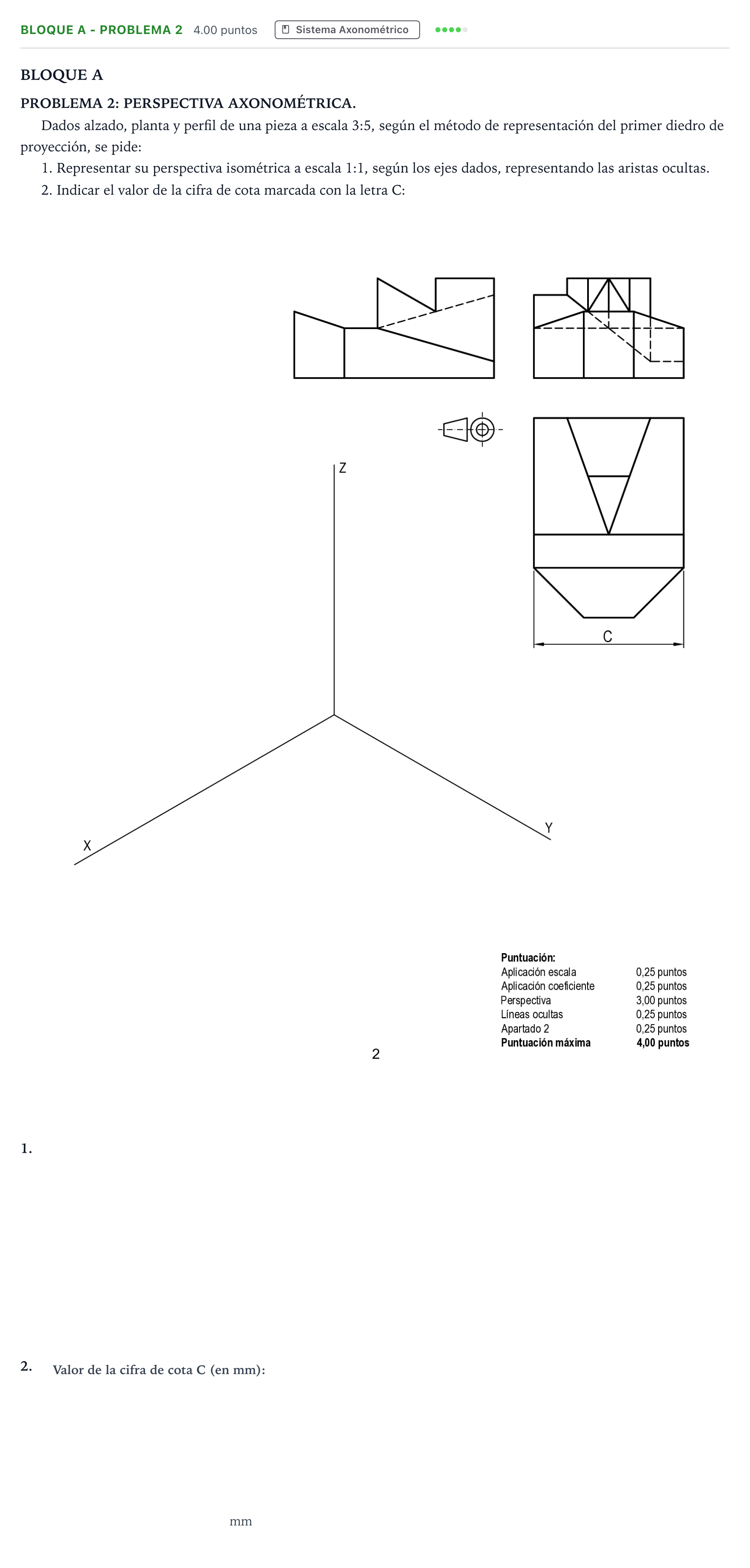

Enunciado
BLOQUE A
PROBLEMA 2: PERSPECTIVA AXONOMÉTRICA.
Dados alzado, planta y perfil de una pieza a escala 3:5, según el método de representación del primer diedro de proyección, se pide:
1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.
2. Indicar el valor de la cifra de cota marcada con la letra C:
1.
2.
mm
Solución
Según los criterios oficiales de corrección
2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.
Solución: 100
1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.
Solución: La perspectiva isométrica debe reproducir la volumetría de la pieza a escala 1:1 considerando el coeficiente de reducción isométrica (o escala gráfica directa según criterio). - Aplicación de escala: 0,25 puntos. - Aplicación de coeficiente de reducción: 0,25 puntos. - Representación correcta de la volumetría y caras oblicuas: 3,00 puntos. - Representación adecuada de las aristas ocultas con línea discontinua: 0,25 puntos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
