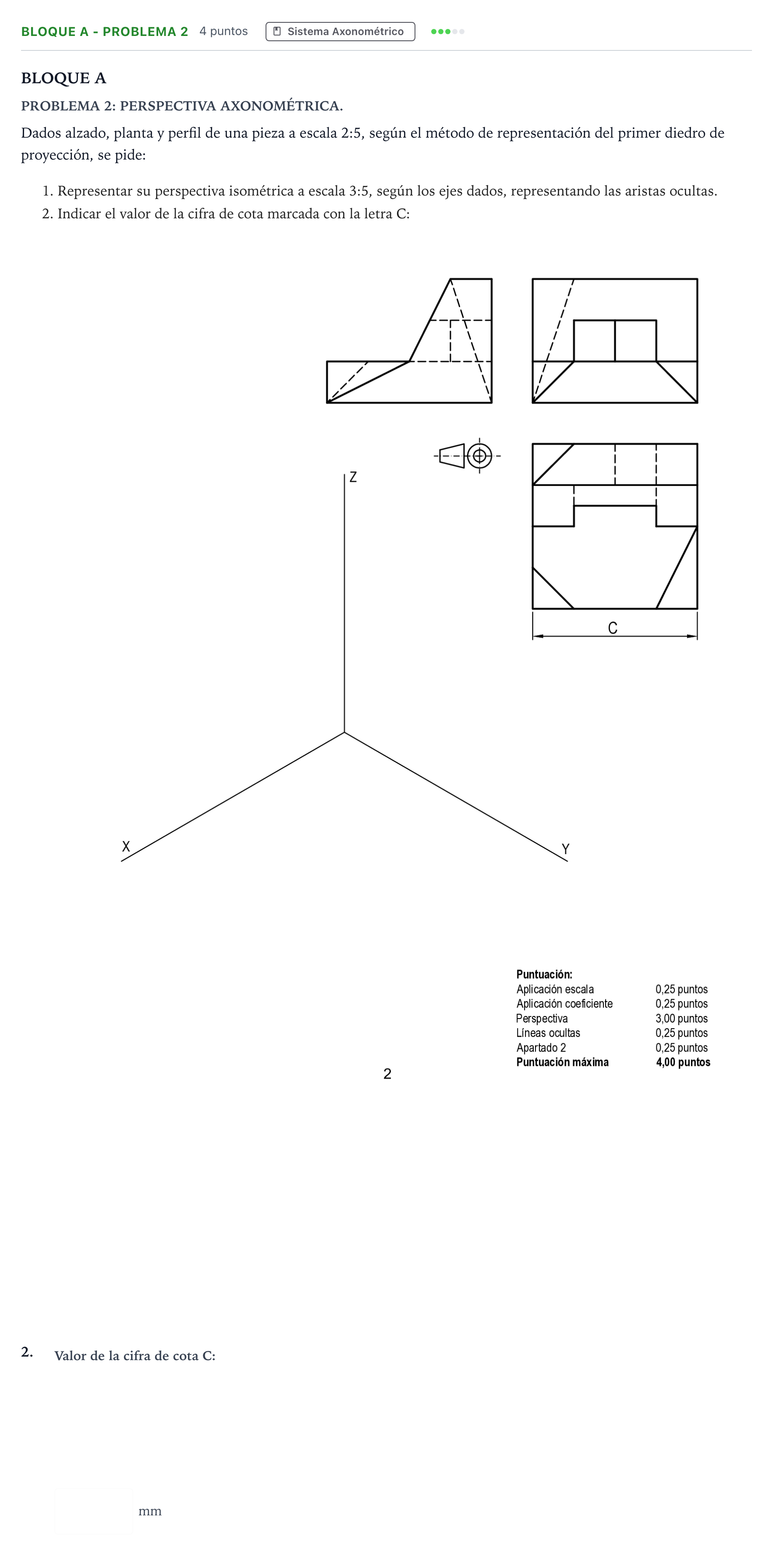

Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2021

1. Representar su perspectiva isométrica a escala 3:5, según los ejes dados, representando las aristas ocultas.

Solución: Representación de la perspectiva isométrica según los ejes X, Y, Z dados, a escala 3:5 y aplicando el coeficiente de reducción isométrico $\mu = \sqrt{2/3} \approx 0{,}816$. La pieza se compone de una base rectangular con chaflanes en los extremos anteriores, un plano inclinado central que asciende hacia la parte superior y un rebaje o cajeado interior. Se deben incluir todas las aristas vistas con línea continua gruesa y las ocultas con trazos discontinuos.
