BLOQUE A

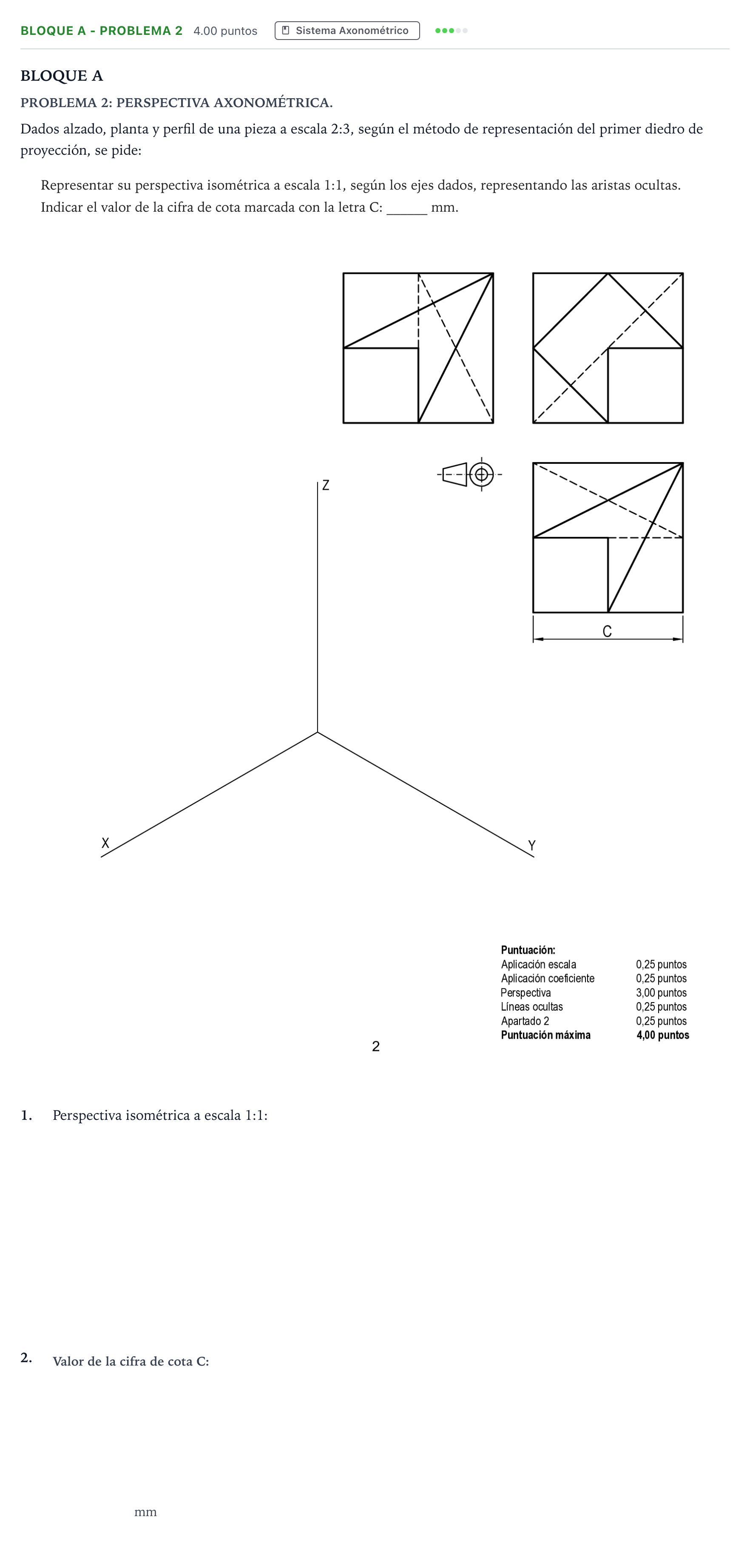

PROBLEMA 2: PERSPECTIVA AXONOMÉTRICA.

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

Indicar el valor de la cifra de cota marcada con la letra C: ______ mm.

1.

Perspectiva isométrica a escala 1:1:

2.

mm
