Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Examen A 2020
Tema: Sistema Axonométrico · Del examen Examen A (2020)

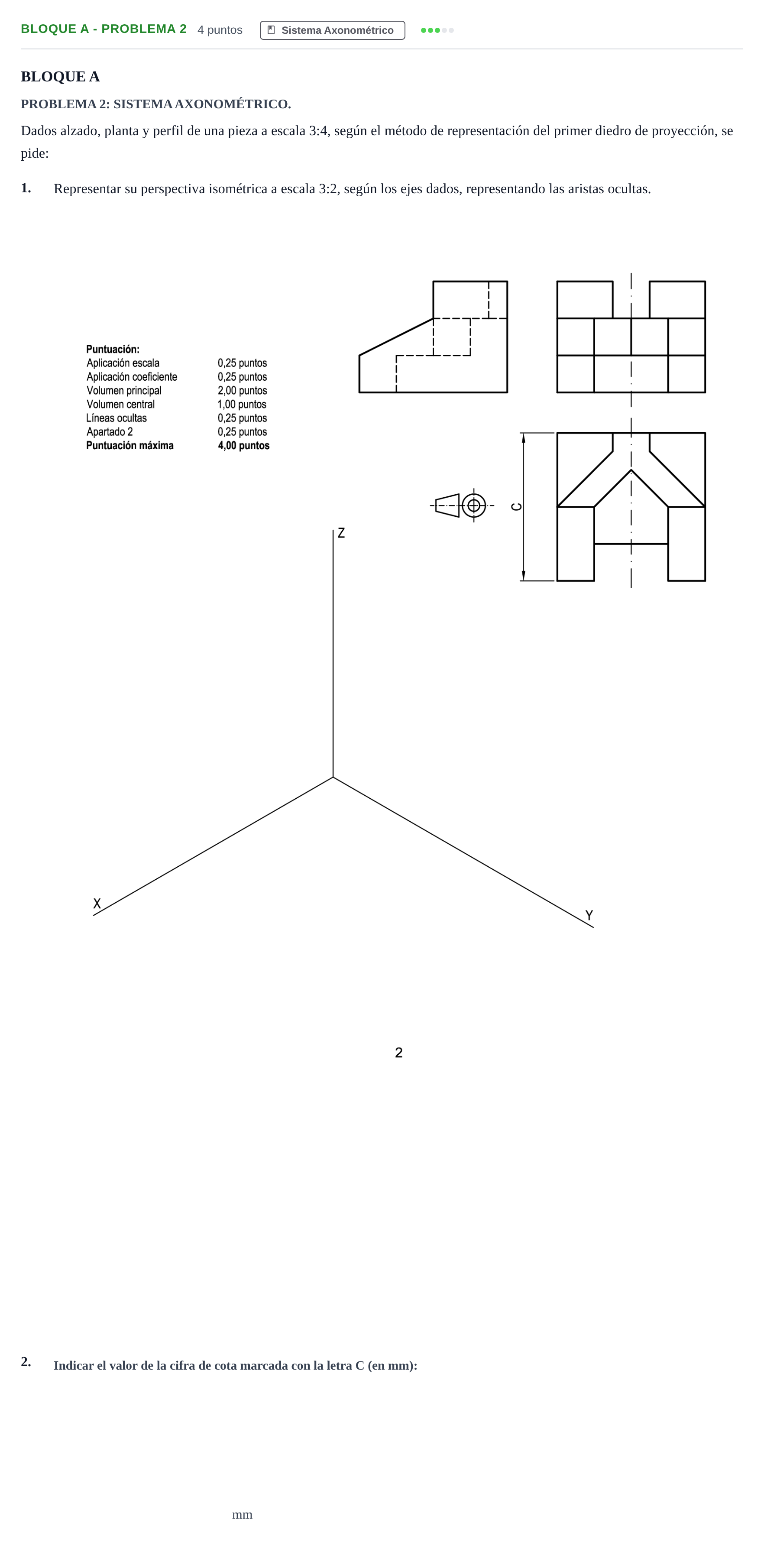

Enunciado
BLOQUE A
PROBLEMA 2: SISTEMA AXONOMÉTRICO.
Dados alzado, planta y perfil de una pieza a escala 3:4, según el método de representación del primer diedro de proyección, se pide:
1.
Representar su perspectiva isométrica a escala 3:2, según los ejes dados, representando las aristas ocultas.
2.
mm
Solución
Según los criterios oficiales de corrección
2. Indicar el valor de la cifra de cota marcada con la letra C: ______ mm.
Solución: 60
1. Representar su perspectiva isométrica a escala 3:2, según los ejes dados, representando las aristas ocultas.
Solución: Perspectiva isométrica de la pieza a escala 3:2 orientada según los ejes normalizados X, Y, Z dados, aplicando el coeficiente de reducción de la perspectiva isométrica (o escala gráfica correspondiente) y trazando todas las aristas vistas con línea continua gruesa y las aristas ocultas con línea de trazos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
