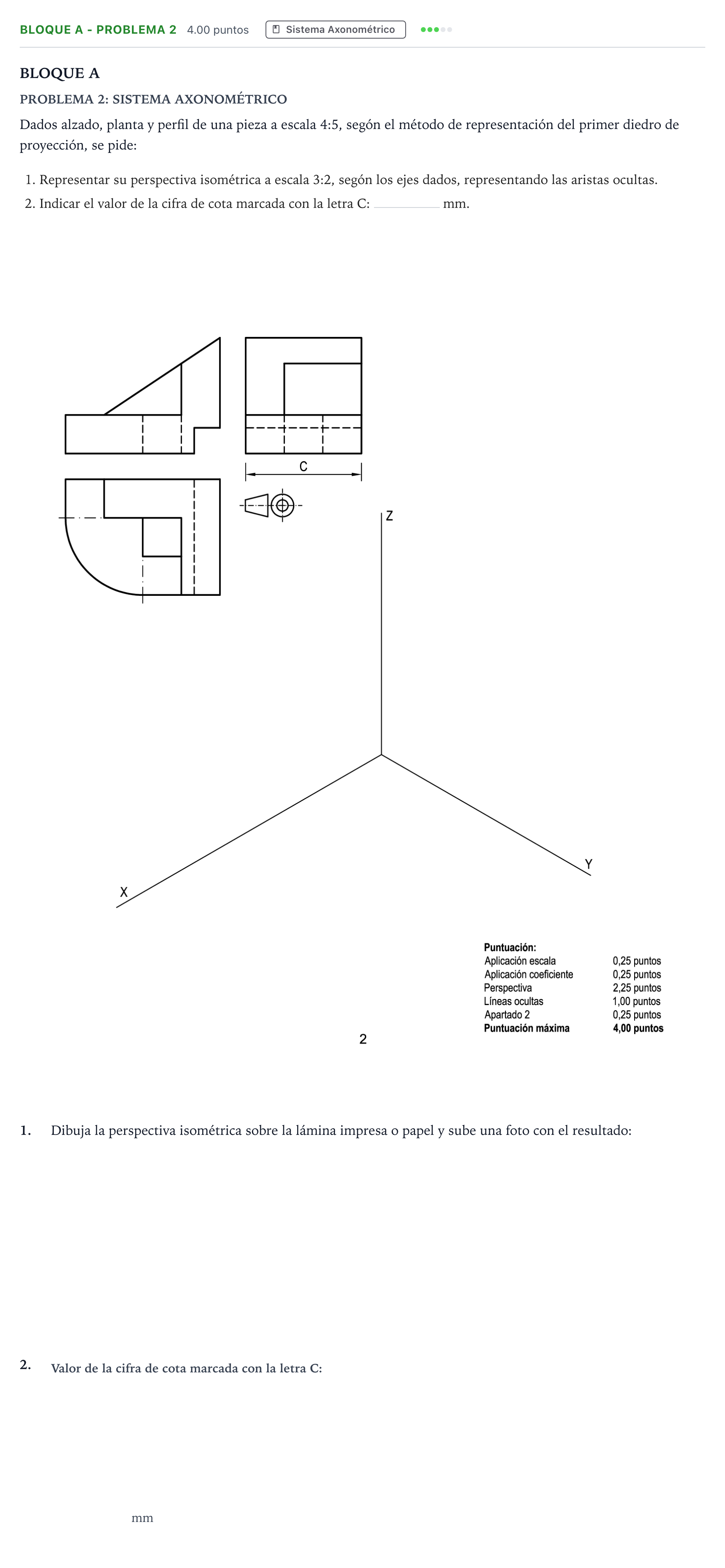

Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2022

BLOQUE A

PROBLEMA 2: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 4:5, segón el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva isométrica a escala 3:2, segón los ejes dados, representando las aristas ocultas.

Indicar el valor de la cifra de cota marcada con la letra C: mm.

1.

Dibuja la perspectiva isométrica sobre la lámina impresa o papel y sube una foto con el resultado:

2.

mm
