Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2022
Tema: Sistema Axonométrico · Del examen Ordinaria Suplente (2022)

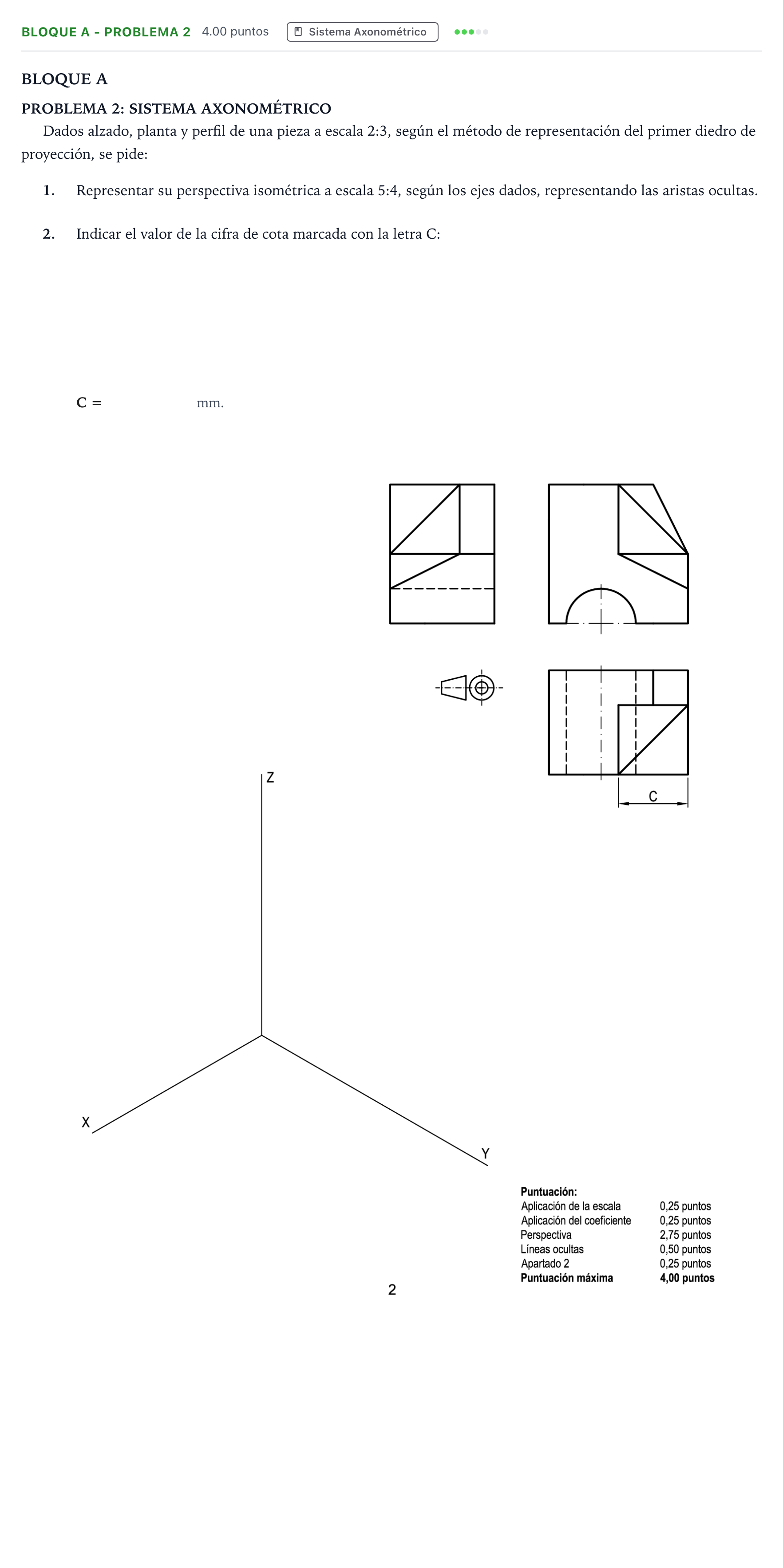

Enunciado
BLOQUE A
PROBLEMA 2: SISTEMA AXONOMÉTRICO
Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:
1.
Representar su perspectiva isométrica a escala 5:4, según los ejes dados, representando las aristas ocultas.
2.
Indicar el valor de la cifra de cota marcada con la letra C:
C =
mm.
Solución
Según los criterios oficiales de corrección
2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.
Solución: 30
1. Representar su perspectiva isométrica a escala 5:4, según los ejes dados, representando las aristas ocultas.
Solución: Perspectiva isométrica del cuerpo con coeficiente de reducción isométrico aplicado a los tres ejes (). La escala de representación es respecto al tamaño real de la pieza. Incluye el trazado del cilindro/rebaje semicircular inferior en la dirección del eje , el chaflán inclinado en la parte superior derecha y el corte piramidal/triangular, así como todas las aristas ocultas discontinuas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
