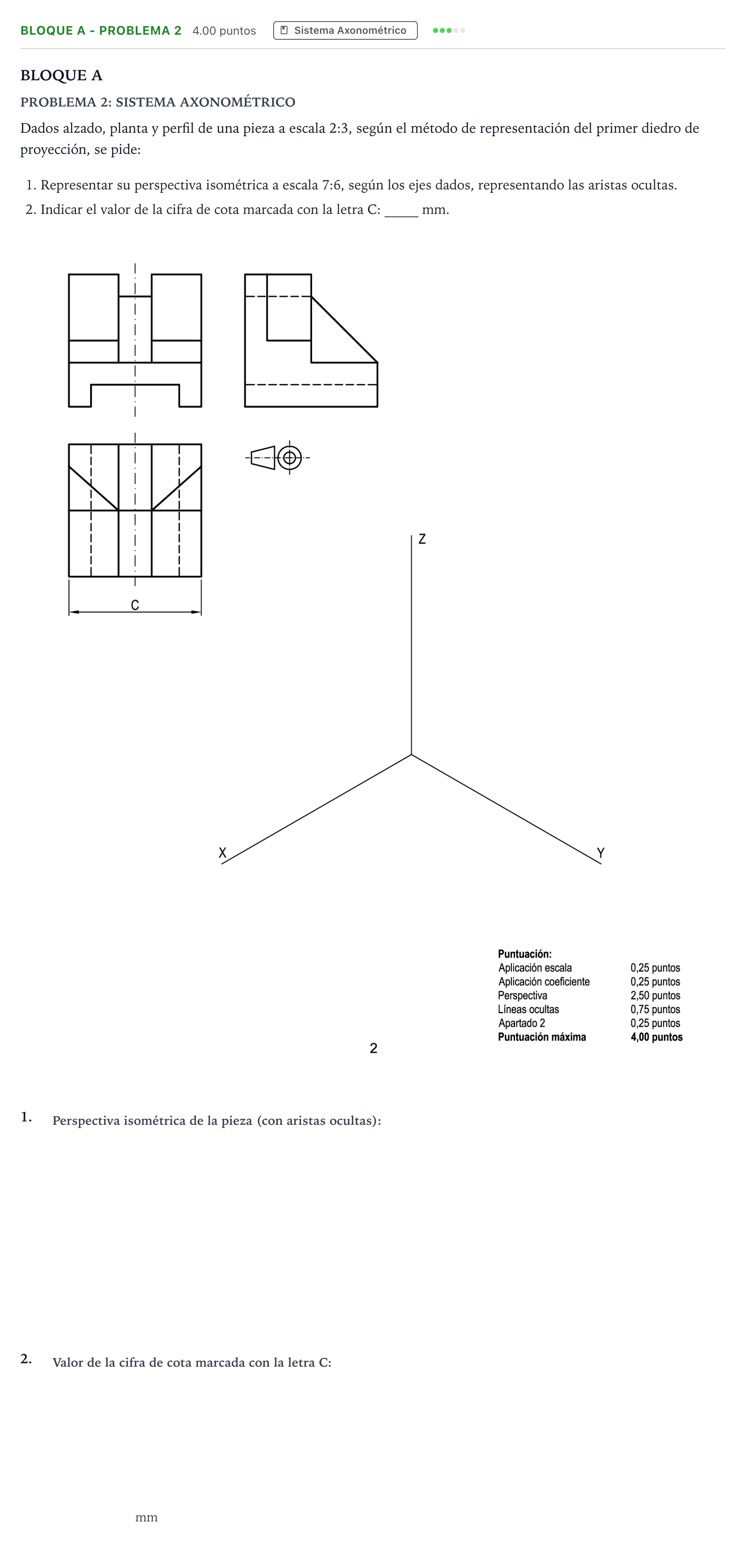

BLOQUE A

PROBLEMA 2: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva isométrica a escala 7:6, según los ejes dados, representando las aristas ocultas.

Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

1.

2.

mm
