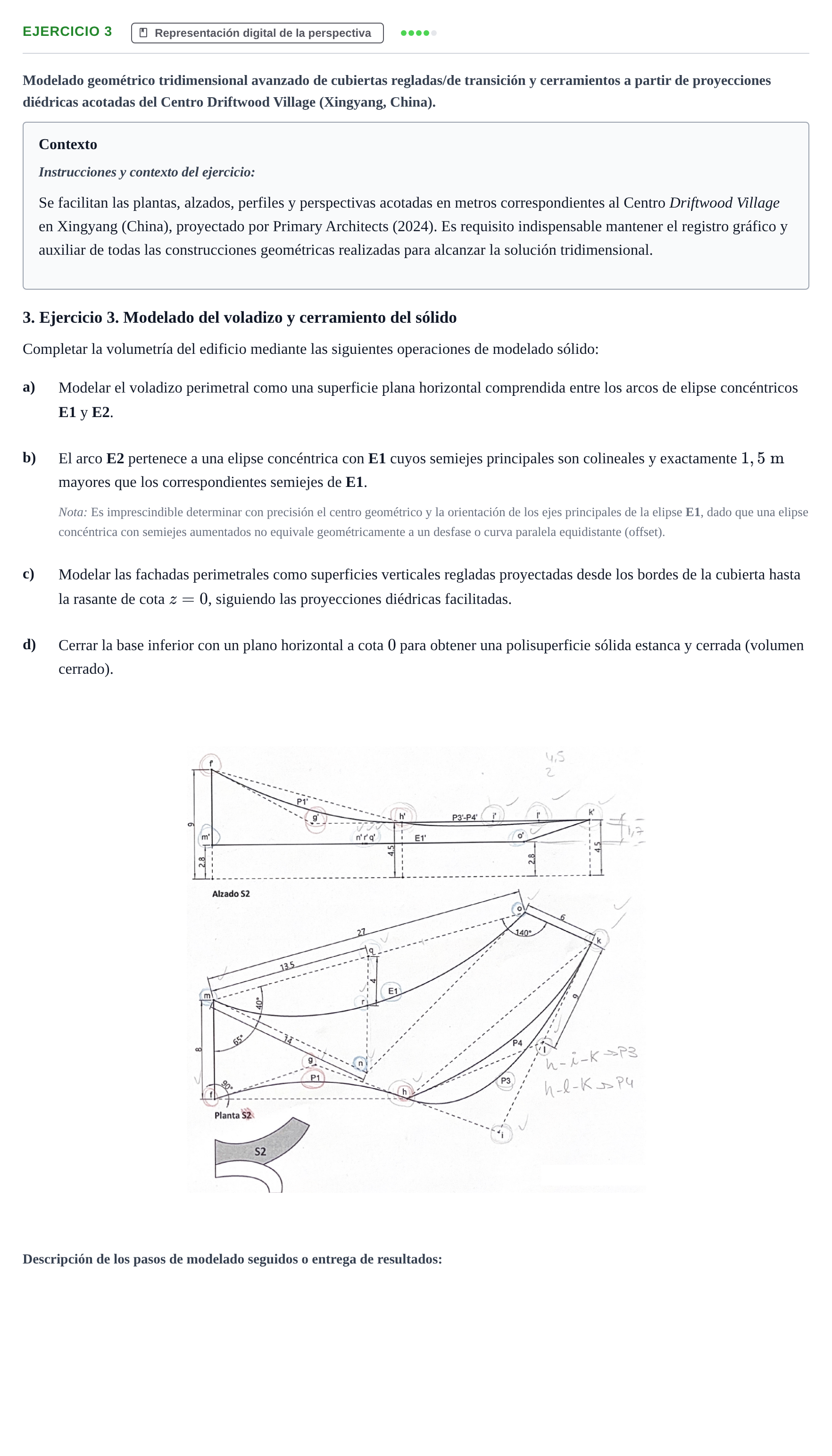

Ejercicio 3 · Representación arquitectónica I UPC 2026

Modelado geométrico tridimensional avanzado de cubiertas regladas/de transición y cerramientos a partir de proyecciones diédricas acotadas del Centro Driftwood Village (Xingyang, China).

Contexto

Instrucciones y contexto del ejercicio:

Se facilitan las plantas, alzados, perfiles y perspectivas acotadas en metros correspondientes al Centro Driftwood Village en Xingyang (China), proyectado por Primary Architects (2024). Es requisito indispensable mantener el registro gráfico y auxiliar de todas las construcciones geométricas realizadas para alcanzar la solución tridimensional.

3. Ejercicio 3. Modelado del voladizo y cerramiento del sólido

Completar la volumetría del edificio mediante las siguientes operaciones de modelado sólido:

a)

Modelar el voladizo perimetral como una superficie plana horizontal comprendida entre los arcos de elipse concéntricos E1 y E2.

b)

El arco E2 pertenece a una elipse concéntrica con E1 cuyos semiejes principales son colineales y exactamente $1,5\text{ m}$ mayores que los correspondientes semiejes de E1.

Nota: Es imprescindible determinar con precisión el centro geométrico y la orientación de los ejes principales de la elipse E1, dado que una elipse concéntrica con semiejes aumentados no equivale geométricamente a un desfase o curva paralela equidistante (offset).

c)

Modelar las fachadas perimetrales como superficies verticales regladas proyectadas desde los bordes de la cubierta hasta la rasante de cota $z = 0$, siguiendo las proyecciones diédricas facilitadas.

d)

Cerrar la base inferior con un plano horizontal a cota $0$ para obtener una polisuperficie sólida estanca y cerrada (volumen cerrado).
