Ejercicio 1 · Representación arquitectónica I UPC 2022
Tema: Modelado digital 3D: superficies regladas, cuádricas y sólidos · Del examen Evaluación Continua 1. Modelado del Centennial Park Pavilion (2022)

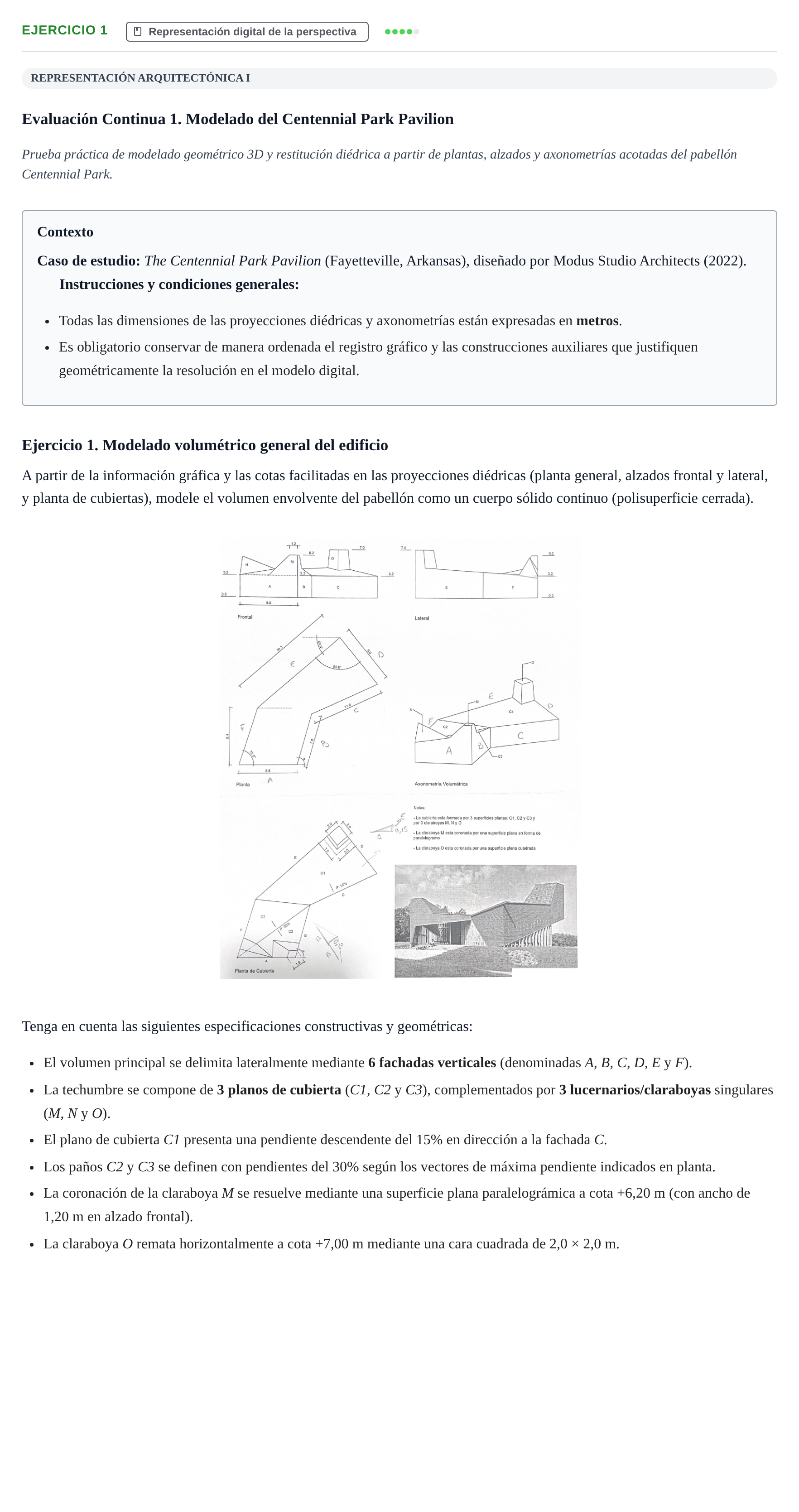

Enunciado
REPRESENTACIÓN ARQUITECTÓNICA I
Evaluación Continua 1. Modelado del Centennial Park Pavilion
Prueba práctica de modelado geométrico 3D y restitución diédrica a partir de plantas, alzados y axonometrías acotadas del pabellón Centennial Park.
Contexto
Caso de estudio: The Centennial Park Pavilion (Fayetteville, Arkansas), diseñado por Modus Studio Architects (2022).
Instrucciones y condiciones generales:
Todas las dimensiones de las proyecciones diédricas y axonometrías están expresadas en metros.
Es obligatorio conservar de manera ordenada el registro gráfico y las construcciones auxiliares que justifiquen geométricamente la resolución en el modelo digital.
Ejercicio 1. Modelado volumétrico general del edificio
A partir de la información gráfica y las cotas facilitadas en las proyecciones diédricas (planta general, alzados frontal y lateral, y planta de cubiertas), modele el volumen envolvente del pabellón como un cuerpo sólido continuo (polisuperficie cerrada).
Tenga en cuenta las siguientes especificaciones constructivas y geométricas:
El volumen principal se delimita lateralmente mediante 6 fachadas verticales (denominadas A, B, C, D, E y F).
La techumbre se compone de 3 planos de cubierta ( C1, C2 y C3), complementados por 3 lucernarios/claraboyas singulares ( M, N y O).
El plano de cubierta C1 presenta una pendiente descendente del 15% en dirección a la fachada C.
Los paños C2 y C3 se definen con pendientes del 30% según los vectores de máxima pendiente indicados en planta.
La coronación de la claraboya M se resuelve mediante una superficie plana paralelográmica a cota +6,20 m (con ancho de 1,20 m en alzado frontal).
La claraboya O remata horizontalmente a cota +7,00 m mediante una cara cuadrada de 2,0 × 2,0 m.
Solución
Según los criterios oficiales de corrección
Ejercicio 1. Modelado volumétrico general del edificio
Solución: Modelo 3D de polisuperficie cerrada estanca que integra las 6 fachadas verticales (A a F), los 3 planos inclinados de cubierta (C1 al 15%, C2 y C3 al 30%) y los 3 lucernarios/claraboyas (N triangular en alzado, M a cota +6,20 m y O cuadrada a cota +7,00 m).
